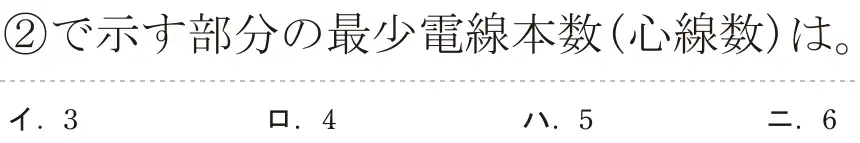

令和8年度上期 問32
出典：令和8年度上期第二種電気工事士試験 問32
図をタップすると大きく開きます正解は ハ
②の部分は、3路スイッチや確認表示灯付きスイッチへの線、照明への線がまとめて通る区間。複線図を描いて、電源の非接地側(黒)・接地側(白)・スイッチから照明への線・3路スイッチ間の線を数えると、最少で5本になる。
- イ 誤り。3本では3路スイッチ間の2本と電源線がまかなえない。
- ロ 誤り。4本では1本足りない。
- ハ 正しい。複線図を描くと5本。
- ニ 誤り。6本は多い(最少ではない)。
覚え方 心線数の問題は必ず複線図。3路スイッチ間は2本、スイッチには黒、照明には白が行く。
