令和7年度下期 問44
出典：令和7年度下期第二種電気工事士試験 問44
図をタップすると大きく開きます正解は イ

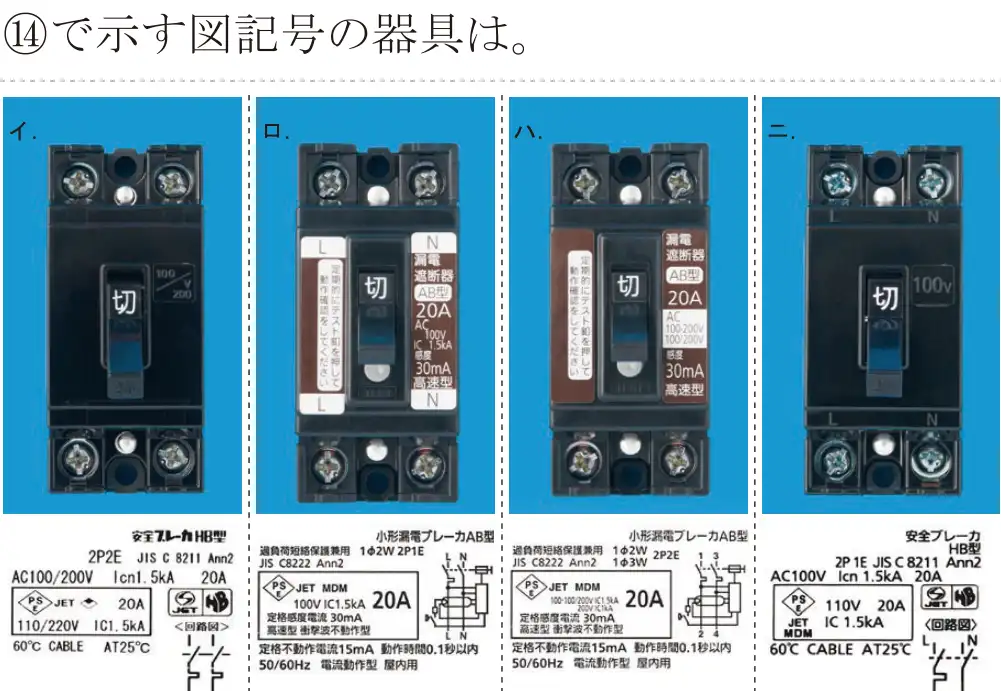

⑭はルームエアコンの単相200V回路の配線用遮断器(2P 20A)。200V回路は両方の線が非接地側なので、2極とも過電流を検出する2P2Eの配線用遮断器を使う。
- イ 正しい。100/200V用の2P2E配線用遮断器。
- ロ 誤り。漏電遮断器(しかも100V用)。
- ハ 誤り。漏電遮断器。この回路は配線用遮断器でよい(主幹にBEがある)。
- ニ 誤り。2P1E(100V専用)。200V回路には使えない。
覚え方 200V回路 = 2P2E。100V回路は2P1Eでよい。
