令和6年度下期 問31

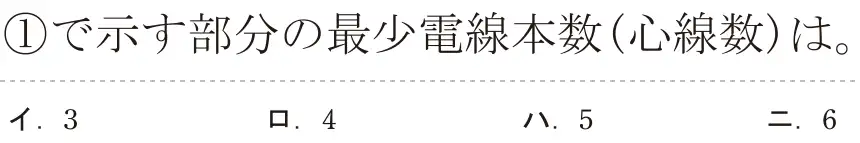

出典：令和6年度下期第二種電気工事士試験 問31
図をタップすると大きく開きます正解は ロ
①は2階事務室のボックス⑬から、階段の入口のスイッチ(イ・ロ・3路ハ)へ行く区間。3路ハのもう一方は1階の階段にあり、3路どうしの線はスイッチの所から引下げで直接1階へ行く。①を通るのは、黒(スイッチで共用)、イの返り線、ロの返り線、1階の階段灯ハへ行く白の4本。
- イ 誤り。3本では足りない。
- ロ 正しい。複線図で数えると4本。
- ハ 誤り。5本は多い。
- ニ 誤り。6本は多い。
覚え方 心線数は複線図で。
