令和6年度下期 問39
出典：令和6年度下期第二種電気工事士試験 問39
図をタップすると大きく開きます正解は イ

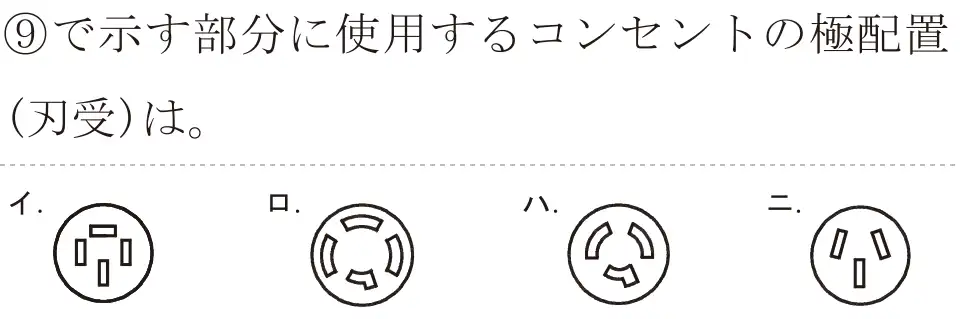

⑨は「3P 30A 250V E」の傍記で、三相200V用の接地極付30Aコンセント。3つの刃受と接地極が組み合わされたイの形。
- イ 正しい。三相250V 30A 接地極付の刃受。
- ロ 誤り。引掛形(T)の三相用。
- ハ 誤り。引掛形(T)の形。
- ニ 誤り。三相250V 15A接地極付などの形。
覚え方 三相用は刃受が3つ(+接地極)。
