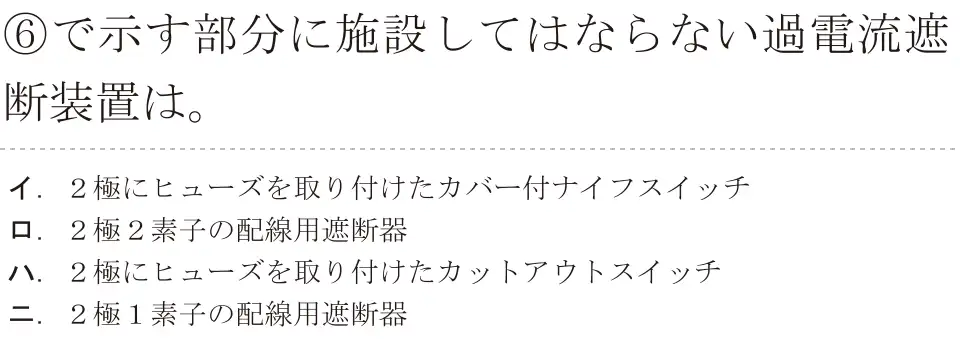

令和6年度下期 問36
出典：令和6年度下期第二種電気工事士試験 問36
図をタップすると大きく開きます正解は ニ
⑥は単相200V回路ⓐ(タイムスイッチ経由)の過電流遮断器。200V回路は両方の線が非接地側(対地100V)なので、両方の極に過電流素子が必要。2極1素子の配線用遮断器は使えない。
- イ 施設できる。両極にヒューズがあるカバー付ナイフスイッチ。
- ロ 施設できる。2極2素子の配線用遮断器。
- ハ 施設できる。両極にヒューズがあるカットアウトスイッチ。
- ニ 施設してはならない(正解)。2極1素子は片方しか保護しない。
覚え方 200V回路は2極2素子(2P2E)。2P1Eは100V専用。
