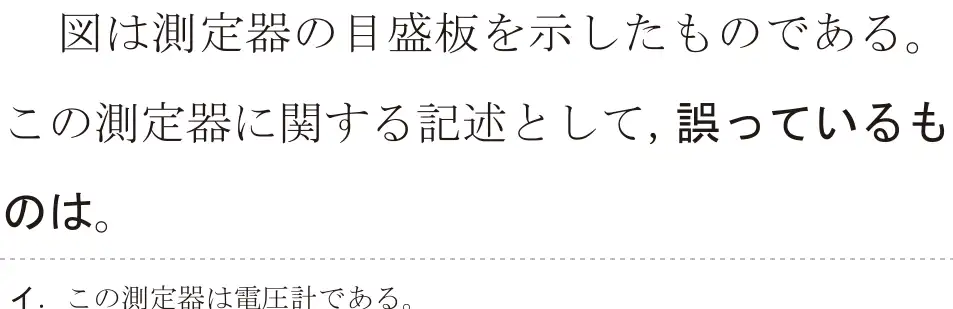

令和6年度上期 問27
出典：令和6年度上期第二種電気工事士試験 問27
正解は ロ
目盛板の記号:左下の鉄片にコイルの記号は可動鉄片形、「┌┐」は水平に置いて使う、「V」と「～」は交流電圧計、1.0は階級(誤差±1%)。永久磁石可動コイル形ではない。
- イ 正しい。Vなので電圧計。
- ロ 誤り(正解)。記号は可動鉄片形。
- ハ 正しい。「┌┐」は水平。
- ニ 正しい。「～」は交流。
覚え方 可動鉄片形=交流用、永久磁石可動コイル形=直流用。
出典：令和6年度上期第二種電気工事士試験 問27
目盛板の記号:左下の鉄片にコイルの記号は可動鉄片形、「┌┐」は水平に置いて使う、「V」と「～」は交流電圧計、1.0は階級(誤差±1%)。永久磁石可動コイル形ではない。
覚え方 可動鉄片形=交流用、永久磁石可動コイル形=直流用。
