令和7年度下期 問27
出典：令和7年度下期第二種電気工事士試験 問27
正解は ニ

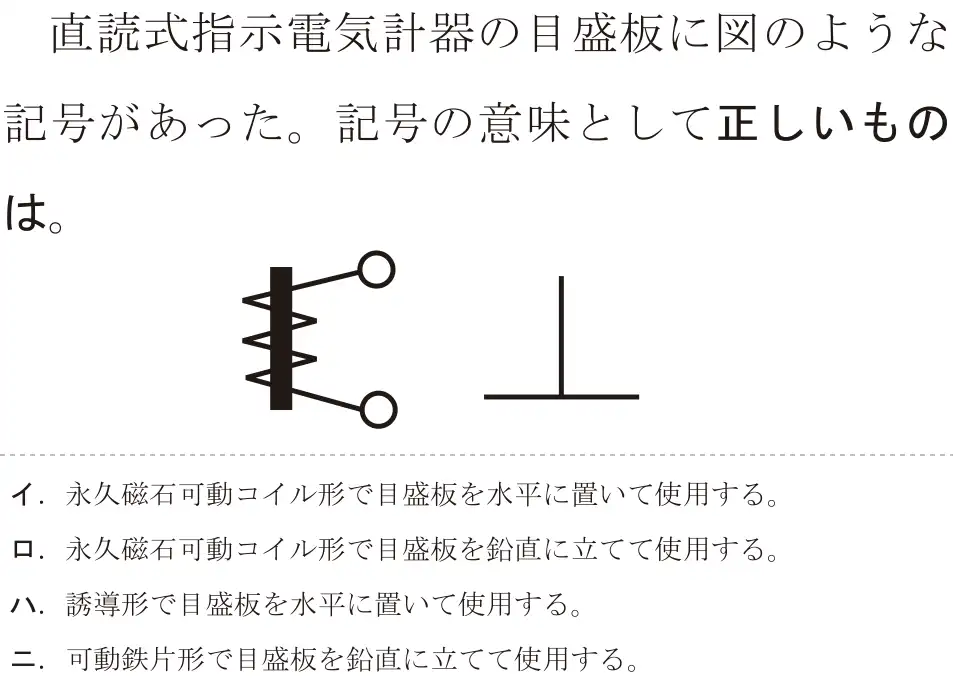

図の左の記号(鉄片にコイルが巻かれた形)は可動鉄片形計器、右の「⊥」は目盛板を鉛直(垂直)に立てて使うことを示す。可動鉄片形は交流用。
- イ 誤り。永久磁石可動コイル形の記号は磁石とコイルの形。水平は「┌┐」形の記号。
- ロ 誤り。計器の種類が違う。
- ハ 誤り。誘導形の記号は円板の形。
- ニ 正しい。可動鉄片形で鉛直に立てて使う。
覚え方 ⊥=鉛直(立てる)、┌┐(コの字を伏せた形)=水平(寝かせる)。
