令和6年度上期 問26

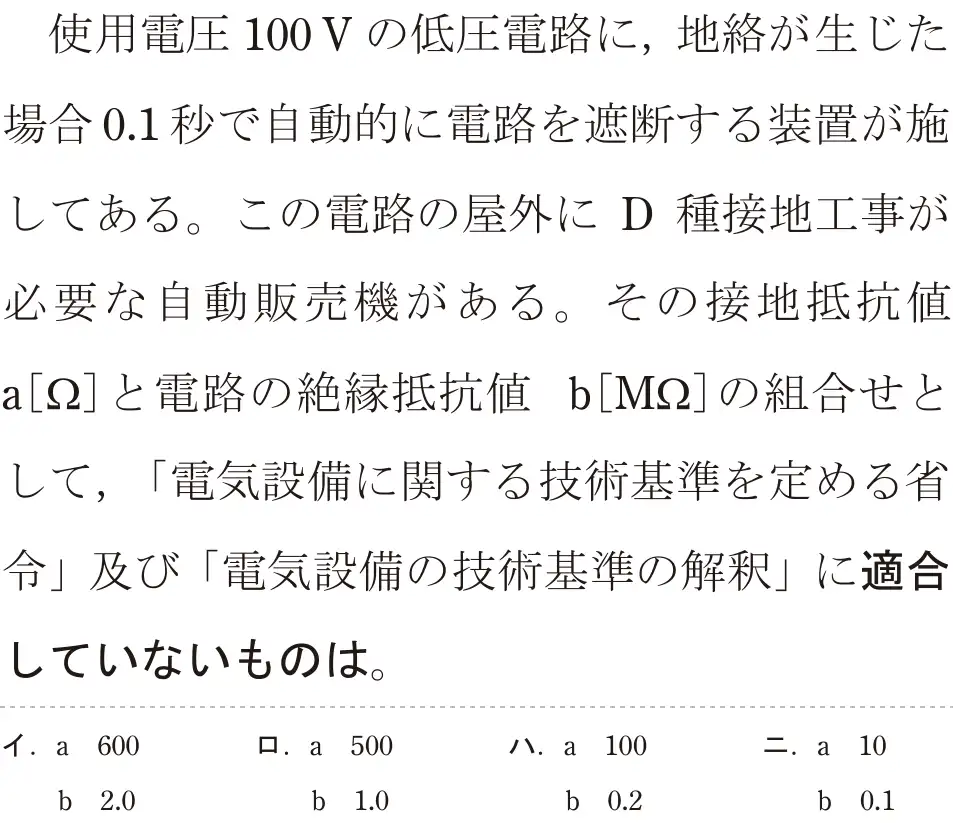

![令和6年度上期 第二種電気工事士 学科試験 問26:使用電圧100Vの低圧電路に、地絡が生じた場合0.1秒で自動的に電路を遮断する装置が施してある。この電路の屋外に D 種接地工事が必要な自動販売機がある。その接地抵抗値a[Ω]と電路の絶縁抵抗値 b[M22]の組合せとして、「電気設備に関する技術基準を定める省令」及び「電気設備の技術基準の解釈」に適合していないものは。](/q/r6a_26.webp)
出典：令和6年度上期第二種電気工事士試験 問26
正解は イ
D種接地工事は原則100Ω以下、0.5秒以内に遮断する装置があれば500Ω以下。対地電圧100Vの電路の絶縁抵抗は0.1MΩ以上。aが600Ωのイは500Ωを超えるので不適合。
- イ 不適合(正解)。接地抵抗600Ωは500Ωを超える。
- ロ 適合。500Ω以下、1.0MΩは0.1MΩ以上。
- ハ 適合。100Ω以下、0.2MΩは0.1MΩ以上。
- ニ 適合。10Ω、0.1MΩはどちらも基準を満たす。
覚え方 D種の上限は500Ω(遮断装置あり)。絶縁は100Vなら0.1MΩ。
