令和7年度上期 問25

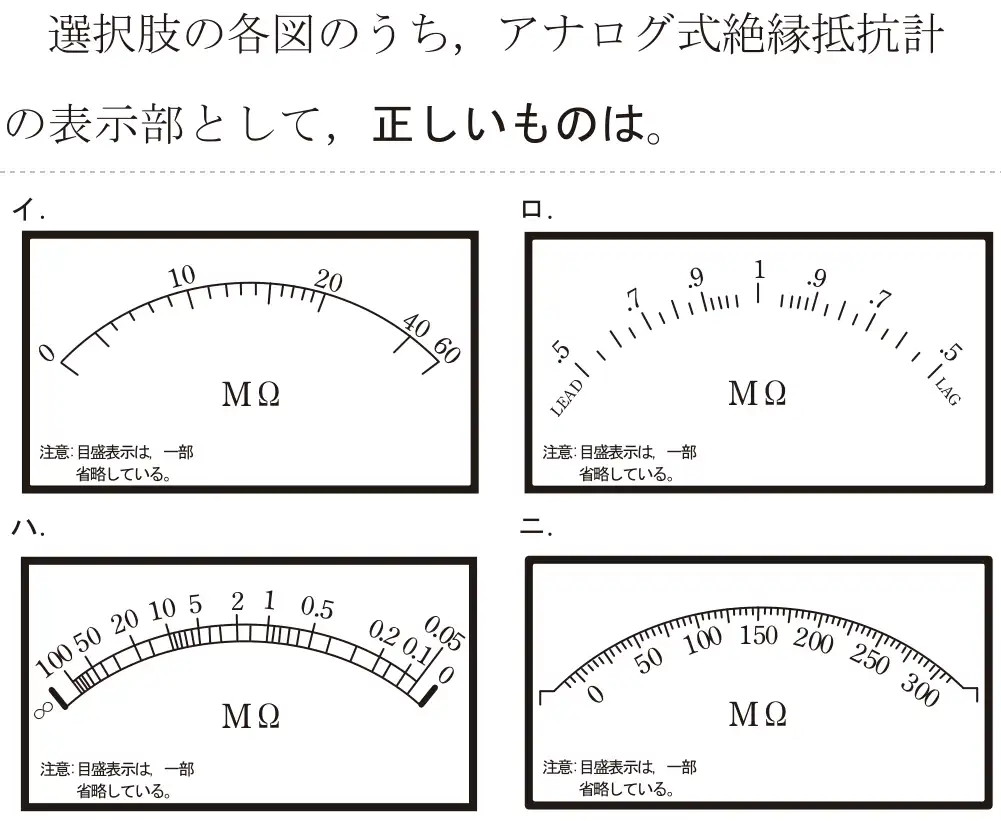

出典：令和7年度上期第二種電気工事士試験 問25
正解は ハ
アナログ式絶縁抵抗計(メガー)の目盛は、左端が∞(無限大)、右端が0で、MΩ単位の不等間隔の目盛になっている。
- イ 誤り。0から始まる等間隔に近い目盛は絶縁抵抗計の目盛ではない。
- ロ 誤り。LEAD・LAGの目盛は力率計。
- ハ 正しい。∞〜0のMΩ目盛。
- ニ 誤り。0〜300の等間隔の目盛は絶縁抵抗計ではない。
覚え方 絶縁抵抗計の目盛は「左が∞、右が0」。
