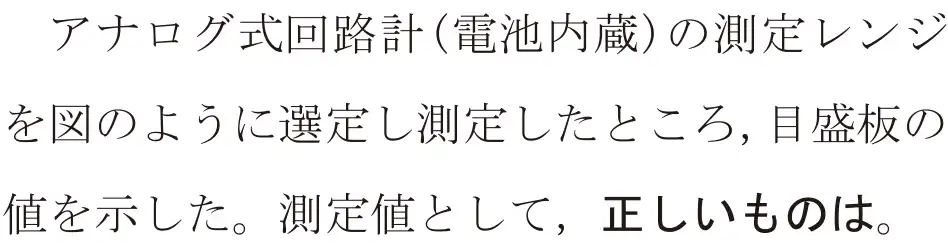

令和6年度下期 問24
出典：令和6年度下期第二種電気工事士試験 問24
正解は ハ
切替つまみはACV(交流電圧)の250Vレンジ。目盛は0〜250の段を読む。指針は200と250の間、200から少し右の位置で、約205V。
- イ 誤り。DCV(直流)ではなくACV(交流)レンジ。
- ロ 誤り。Ωレンジではない。
- ハ 正しい。ACV250レンジで約205V。
- ニ 誤り。DCA(直流電流)レンジではない。
覚え方 回路計はまず切替つまみのレンジを確認し、そのレンジと同じ最大値の目盛を読む。
