令和7年度上期 問24

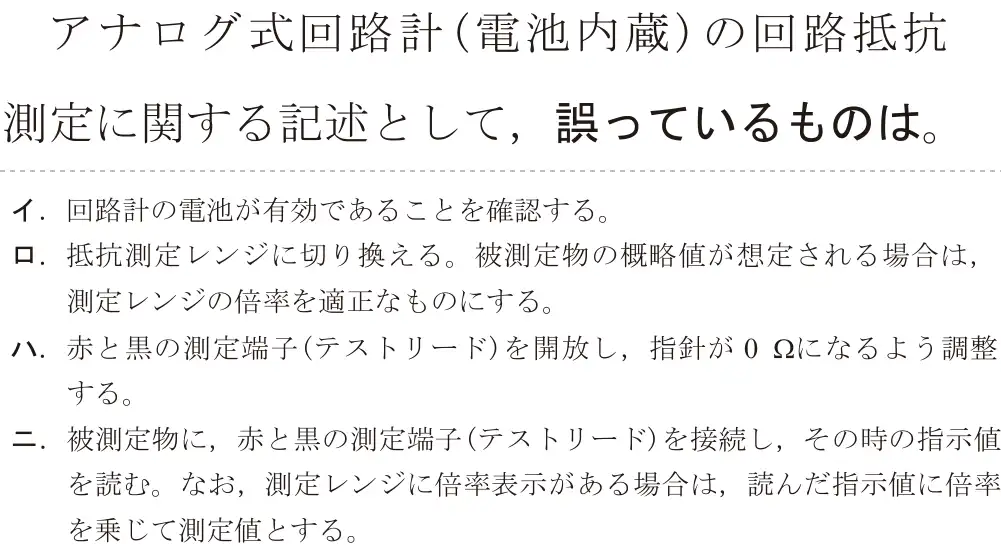

出典：令和7年度上期第二種電気工事士試験 問24
正解は ハ
アナログ式回路計で抵抗を測る前の0Ω調整は、赤と黒のテストリードを短絡(接触)させて、指針が0Ωになるように合わせる。開放ではない。
- イ 正しい。電池が切れていると抵抗は測れない。
- ロ 正しい。抵抗レンジに切り替え、倍率を合わせる。
- ハ 誤り(正解)。0Ω調整はリードを短絡して行う。
- ニ 正しい。指示値にレンジの倍率を掛ける。
覚え方 0Ω調整 = リード同士をくっつける(短絡)。
