令和7年度上期 問27
出典：令和7年度上期第二種電気工事士試験 問27
正解は イ

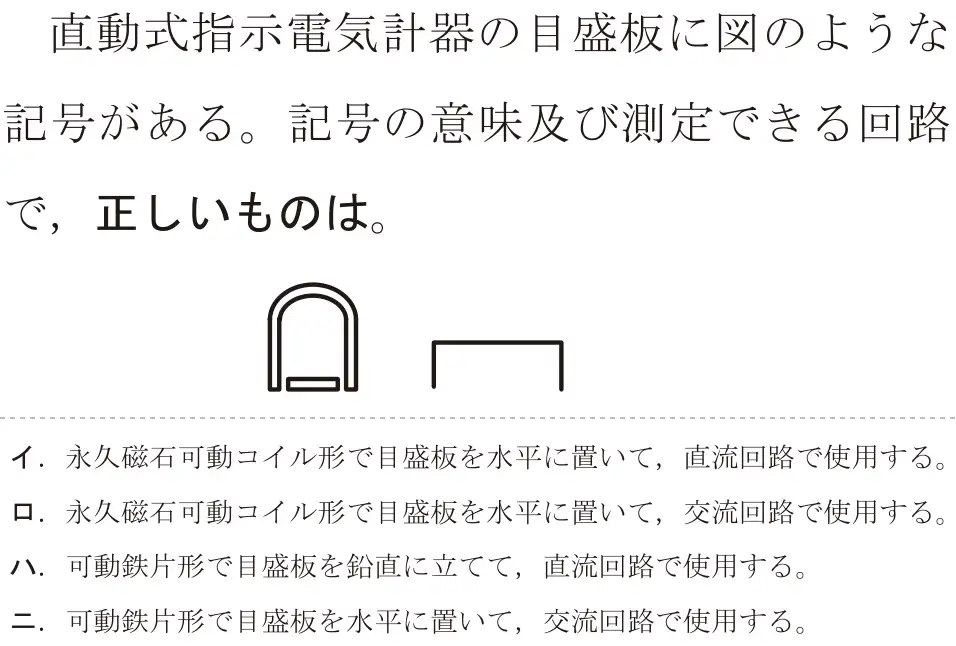

左の記号(U字の磁石の中にコイル)は永久磁石可動コイル形で、直流専用。右の「┌┐」の形は目盛板を水平に置いて使う記号。
- イ 正しい。永久磁石可動コイル形・水平・直流。
- ロ 誤り。可動コイル形は交流には使えない(直流用)。
- ハ 誤り。可動鉄片形の記号ではない。また「┌┐」は水平。
- ニ 誤り。可動鉄片形の記号ではない。
覚え方 可動コイル形=直流、可動鉄片形=交流。⊥=鉛直、┌┐=水平。
