令和5年度下期（午後） 問36

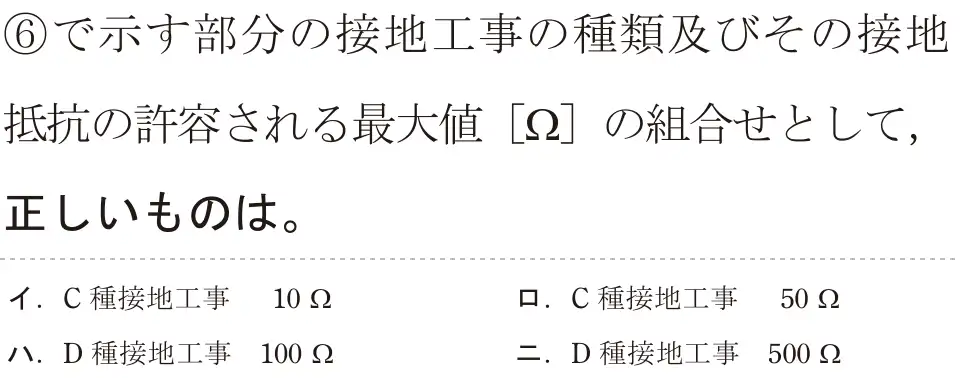

![令和5年度下期（午後） 第二種電気工事士 学科試験 問36:⑥で示す部分の接地工事の種類及びその接地抵抗の許容される最大値 [Ω]の組合せとして、正しいものは。](/q/r5b_pm_36.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問36
図をタップすると大きく開きます正解は ニ
⑥は三相200Vのルームエアコン屋外機の接地で、D種接地工事。動力分電盤で漏電遮断器(BE)により0.5秒以内に遮断されるので500Ω以下でよい。
- イ 誤り。C種は300V超。
- ロ 誤り。C種ではない。
- ハ 誤り。漏電遮断器があるので500Ωまで。
- ニ 正しい。D種500Ω。
覚え方 漏電遮断器のある回路のD種は500Ω。
