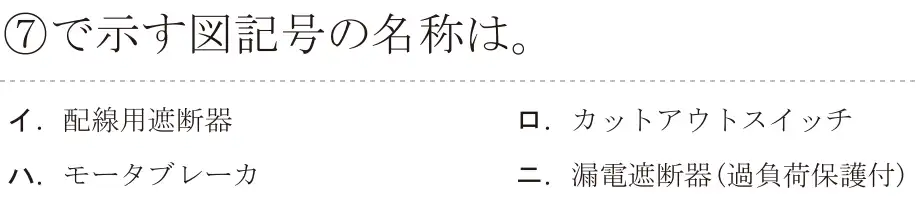

令和5年度下期（午後） 問37
出典：令和5年度下期第二種電気工事士試験（午後） 問37
図をタップすると大きく開きます正解は ニ
⑦は動力分電盤の冷蔵庫回路(d)の遮断器で、電動機を保護するモータブレーカ(配線用遮断器(電動機保護兼用))。
- イ 誤り。一般の配線用遮断器ではない。
- ロ 誤り。カットアウトスイッチではない。
- ハ 正しい。モータブレーカ。
- ニ 誤り。漏電遮断器ではない。
覚え方 Bに縦線 = モータブレーカ。
図をタップすると大きく開きます
出典：令和5年度下期第二種電気工事士試験（午後） 問37
図をタップすると大きく開きます⑦は動力分電盤の冷蔵庫回路(d)の遮断器で、電動機を保護するモータブレーカ(配線用遮断器(電動機保護兼用))。
覚え方 Bに縦線 = モータブレーカ。
