令和5年度上期（午前） 問7

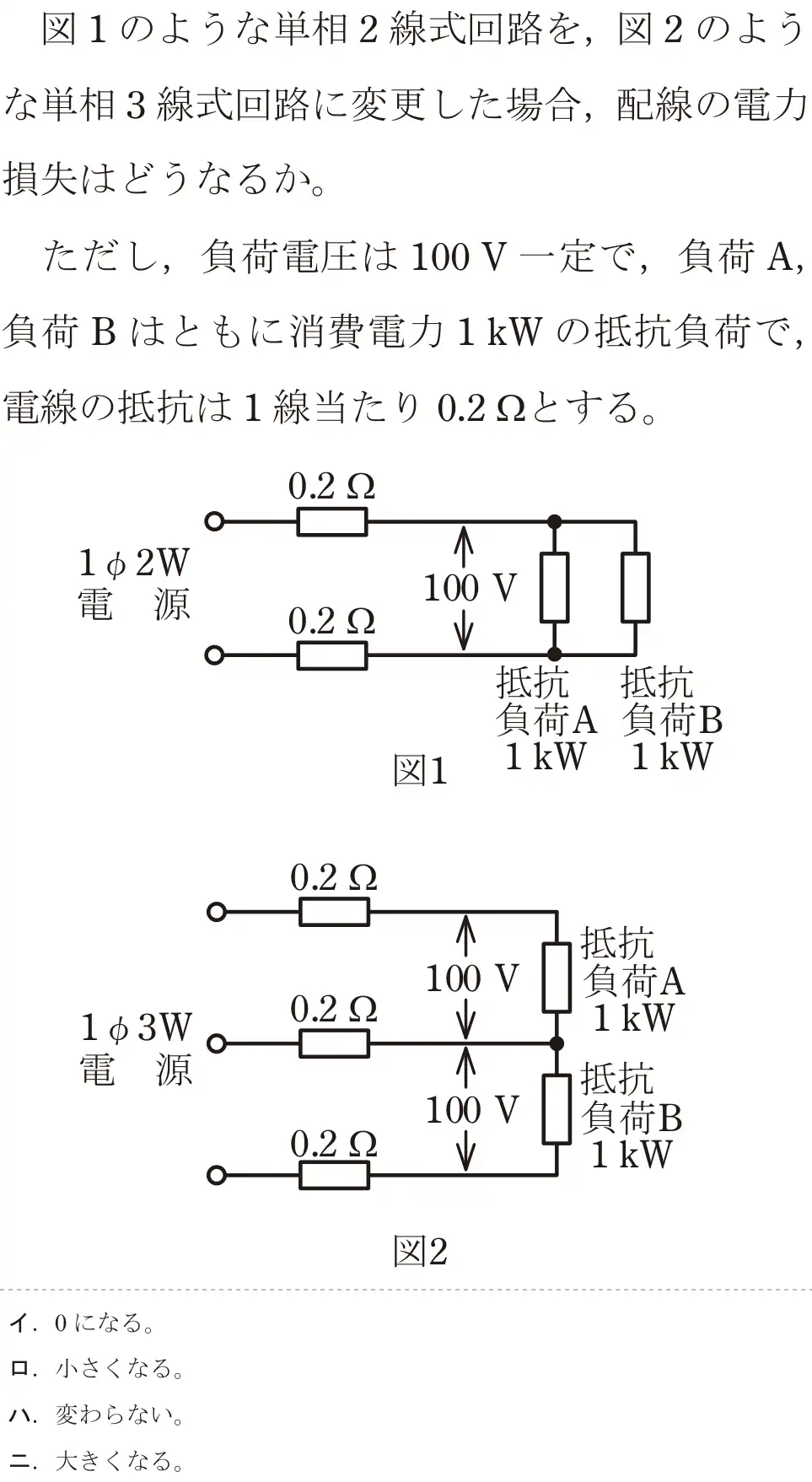

出典：令和5年度上期第二種電気工事士試験（午前） 問7
正解は ロ
【計算】負荷電流はそれぞれ10A。図1(単相2線式)は電線に20A流れ、損失 = 2 × 20² × 0.2 = 160W。図2(単相3線式・平衡)は外側の線に10A、中性線は0A、損失 = 2 × 10² × 0.2 = 40W。損失は小さくなる(1/4)。
- イ 誤り。0にはならない。
- ロ 正しい。160W → 40Wに小さくなる。
- ハ 誤り。変わる。
- ニ 誤り。大きくはならない。
覚え方 単相3線式にすると電流が半分 → 損失は1/4。
