令和5年度上期（午前） 問36

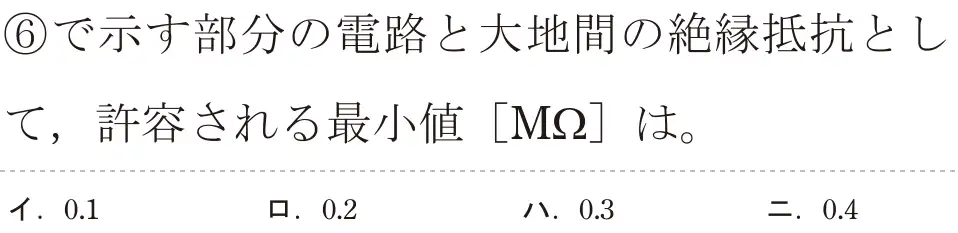

![令和5年度上期（午前） 第二種電気工事士 学科試験 問36:⑥で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[M22]は。](/q/r5a_am_36.webp)
出典：令和5年度上期第二種電気工事士試験（午前） 問36
図をタップすると大きく開きます正解は イ
⑥は屋外灯用の単相200V回路(ⓛ)。単相3線式100/200Vの200V回路は対地電圧100Vなので、絶縁抵抗は0.1MΩ以上。
- イ 正しい。0.1MΩ。
- ロ 誤り。0.2MΩは三相200Vなど。
- ハ 誤り。
- ニ 誤り。0.4MΩは300V超。
覚え方 1φ3Wの200V回路 → 0.1MΩ。
