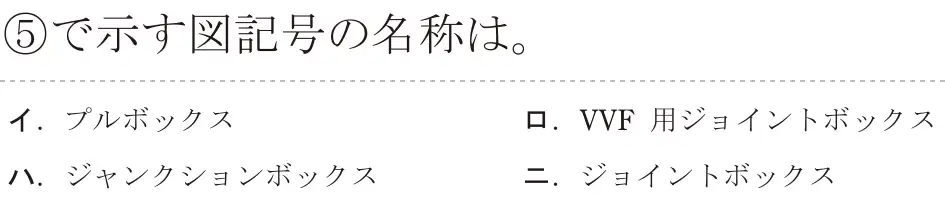

令和5年度上期（午前） 問35
出典：令和5年度上期第二種電気工事士試験（午前） 問35
図をタップすると大きく開きます正解は ニ
⑤は車庫の金属管(E19)の途中の四角い図記号で、ジョイントボックス。
- イ 誤り。プルボックスは四角に斜線(⊠)。
- ロ 誤り。VVF用ジョイントボックスは丸に斜線3本。
- ハ 誤り。ジャンクションボックスはフロアダクト用。
- ニ 正しい。□ = ジョイントボックス。
覚え方 □ = ジョイントボックス。
