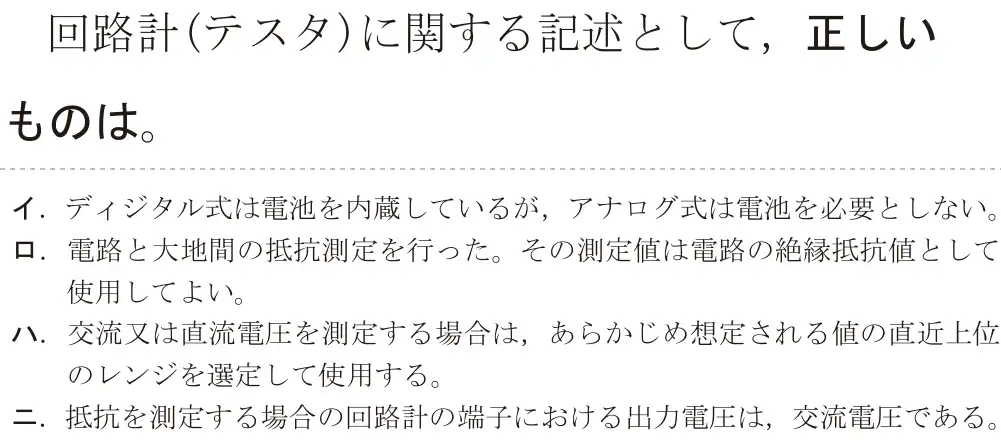

令和5年度上期（午前） 問24
出典：令和5年度上期第二種電気工事士試験（午前） 問24
正解は ハ
回路計で電圧を測るときは、想定される値のすぐ上のレンジを選ぶ(わからなければ最大レンジから)。
- イ 誤り。アナログ式も抵抗測定に電池が必要。
- ロ 誤り。回路計の抵抗レンジでは絶縁抵抗は測れない(絶縁抵抗計を使う)。
- ハ 正しい。想定値の直近上位のレンジを選ぶ。
- ニ 誤り。抵抗測定時の出力は直流電圧。
覚え方 レンジは「想定値より少し上」。
