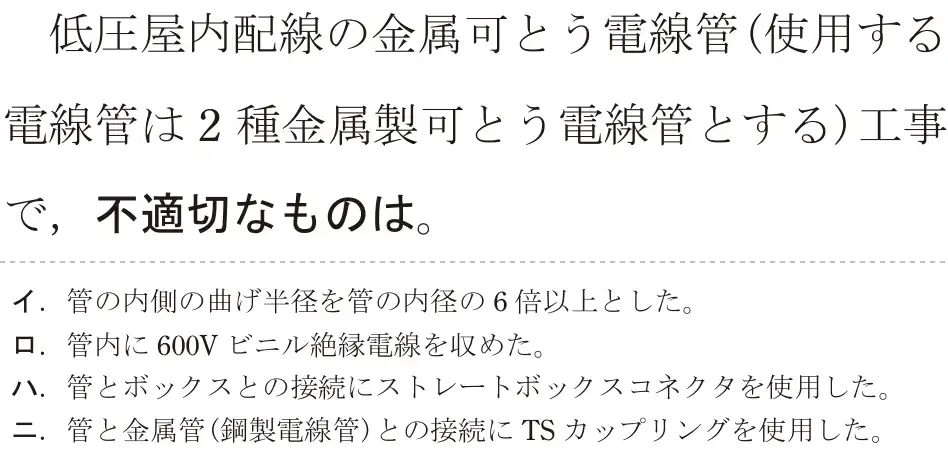

令和5年度上期（午前） 問23
出典：令和5年度上期第二種電気工事士試験（午前） 問23
正解は ニ
TSカップリングは硬質ポリ塩化ビニル電線管(VE管)どうしを接続する部品。2種金属製可とう電線管と金属管の接続にはコンビネーションカップリングを使う。
- イ 適切。曲げ半径は内径の6倍以上(露出で自由に曲げる場合は3倍以上)。
- ロ 適切。IV線は使える(OWは不可)。
- ハ 適切。ボックスとの接続にはストレートボックスコネクタ。
- ニ 不適切(正解)。TSカップリングは樹脂管用。
覚え方 異種管の接続 = コンビネーションカップリング。
