令和8年度上期 問33
出典：令和8年度上期第二種電気工事士試験 問33
図をタップすると大きく開きます正解は ニ

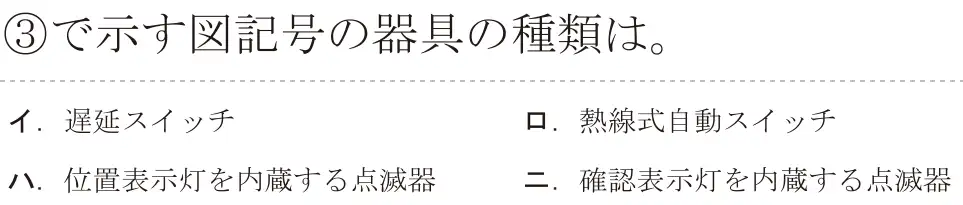

③は点滅器(●)に「L」の傍記。Lは確認表示灯内蔵スイッチで、負荷(換気扇など)が動いているときに表示灯が点く。
- イ 誤り。遅延スイッチの傍記は「D」。
- ロ 誤り。熱線式自動スイッチの傍記は「RAS」。
- ハ 誤り。位置表示灯内蔵は「H」。
- ニ 正しい。「L」は確認表示灯内蔵。
覚え方 H=位置表示灯(OFFで光る)、L=確認表示灯(ONで光る)。
