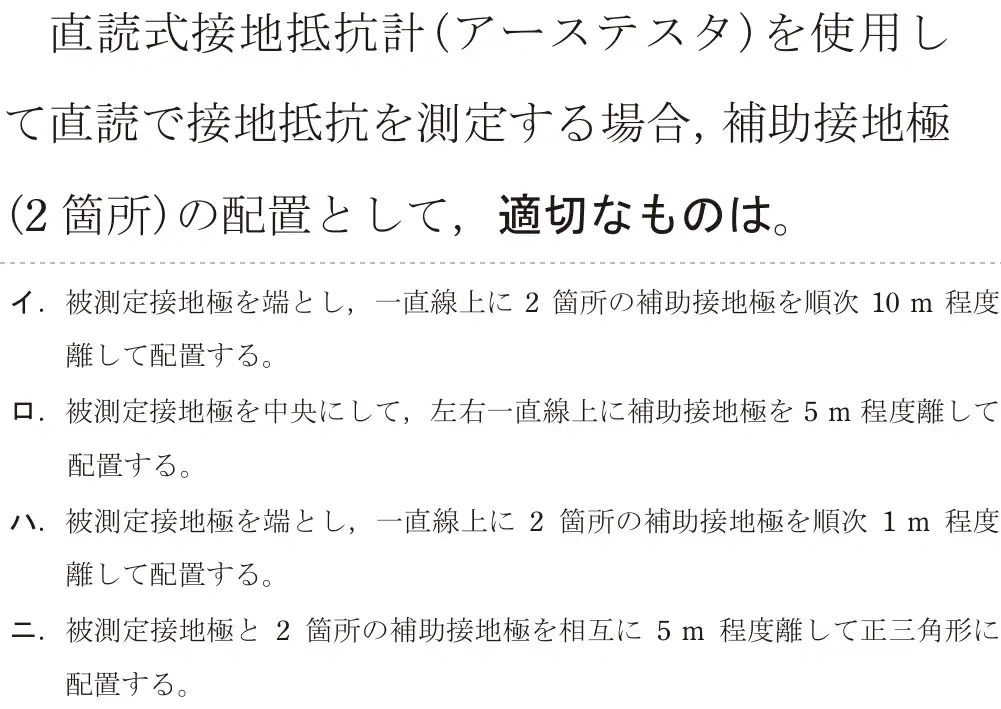

令和7年度下期 問26
出典：令和7年度下期第二種電気工事士試験 問26
正解は イ
直読式接地抵抗計では、被測定接地極Eを端にして、一直線上に補助接地極P・Cを約10mずつ離して配置する。
- イ 正しい。Eを端に、一直線上に10m程度ずつ。
- ロ 誤り。Eは中央ではなく端に置く。
- ハ 誤り。1mでは近すぎて正しく測れない。
- ニ 誤り。三角形には配置しない。
覚え方 E・P・Cは一直線、10mずつ。
