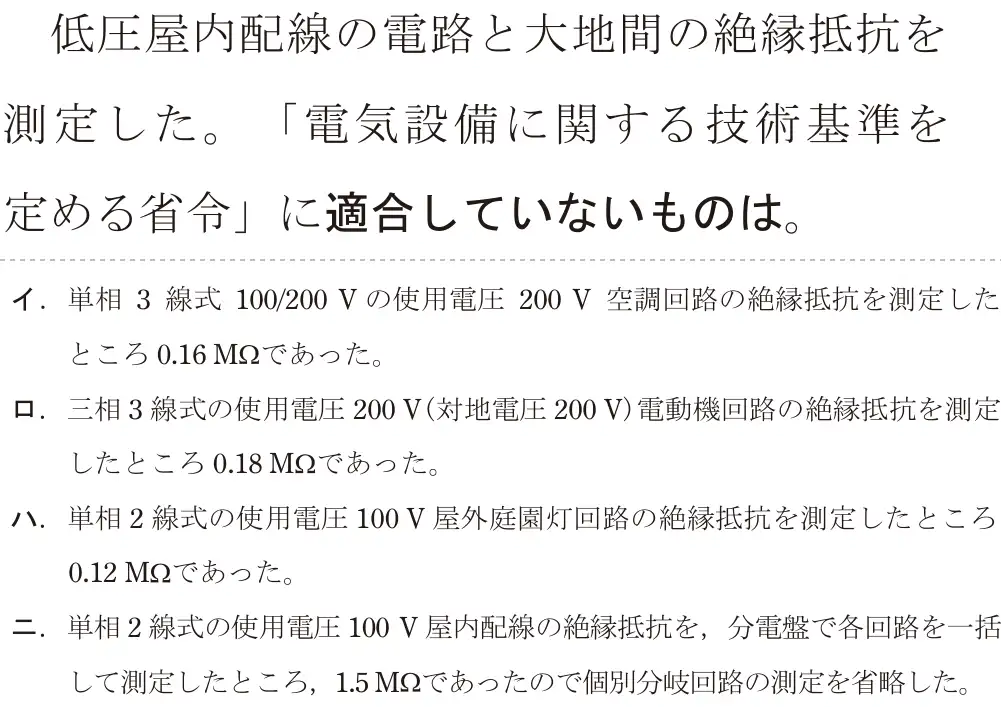

令和8年度上期 問25
出典：令和8年度上期第二種電気工事士試験 問25
正解は ロ
絶縁抵抗の基準:対地電圧150V以下 0.1MΩ以上、150V超300V以下 0.2MΩ以上、300V超 0.4MΩ以上。三相200V(対地電圧200V)は0.2MΩ以上必要なので、0.18MΩは不適合。
- イ 適合。単相3線式の200V回路は対地電圧100Vなので0.1MΩ以上でよい。0.16MΩはOK。
- ロ 不適合(正解)。対地電圧200Vは0.2MΩ以上必要。0.18MΩは足りない。
- ハ 適合。対地電圧100Vは0.1MΩ以上。0.12MΩはOK。
- ニ 適合。一括測定で基準を満たせば、個別の測定は省略してよい。
覚え方 単相3線式の200V回路は対地電圧100V扱い(0.1MΩ)。三相200Vは0.2MΩ。
