令和5年度下期（午後） 問26

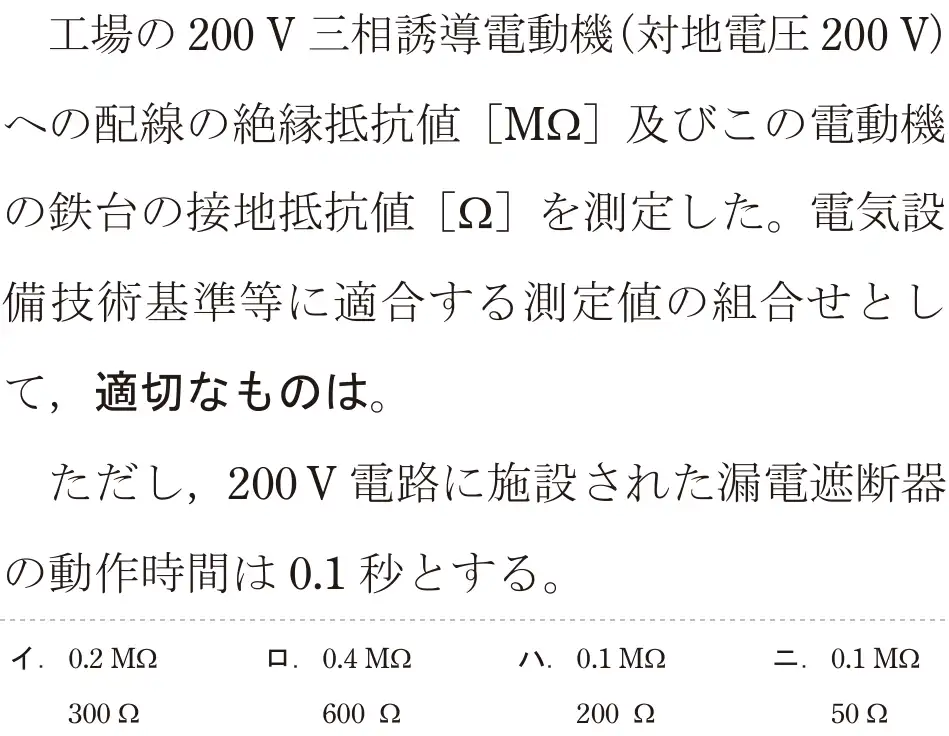

![令和5年度下期（午後） 第二種電気工事士 学科試験 問26:工場の200 V 三相誘導電動機(対地電圧200V)への配線の絶縁抵抗値[M22]及びこの電動機の鉄台の接地抵抗値 [Ω]を測定した。電気設備技術基準等に適合する測定値の組合せとして、適切なものは。ただし、200V電路に施設された漏電遮断器の動作時間は0.1秒とする。](/q/r5b_pm_26.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問26
正解は イ
三相200V(対地電圧200V)の絶縁抵抗は0.2MΩ以上。電動機の鉄台はD種接地で、0.1秒の漏電遮断器があるので500Ω以下でよい。イは0.2MΩ・300Ωで両方とも適合。
- イ 正しい。0.2MΩ以上、500Ω以下。
- ロ 誤り。接地抵抗600Ωは500Ωを超える。
- ハ 誤り。0.1MΩでは足りない(0.2MΩ以上)。
- ニ 誤り。0.1MΩでは足りない。
覚え方 三相200V:絶縁0.2MΩ、D種500Ω(漏電遮断器あり)。
