令和7年度上期 問23

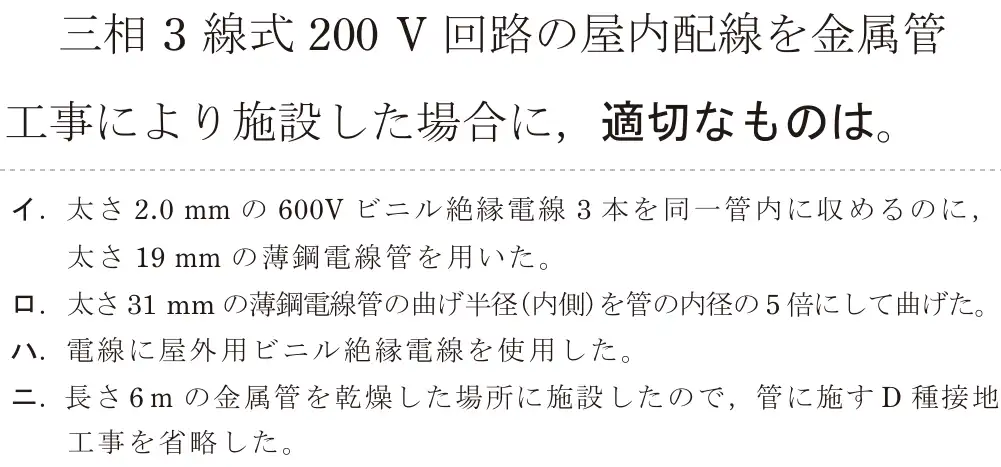

出典：令和7年度上期第二種電気工事士試験 問23
正解は イ
2.0mmのIV線3本は19mmの薄鋼電線管に収められる。
- イ 適切(正解)。19mmの薄鋼電線管に2.0mm×3本は収まる。
- ロ 不適切。金属管の曲げ半径は内径の6倍以上。5倍は小さすぎる。
- ハ 不適切。屋外用ビニル絶縁電線(OW)は管に入れられない。
- ニ 不適切。三相200V(対地電圧200V)で接地を省略できるのは4m以下。6mは不可。
覚え方 金属管の曲げ半径 = 内径の6倍以上。接地省略は4m(300V以下)/8m(対地150V以下)。
