令和5年度下期（午後） 問49
出典：令和5年度下期第二種電気工事士試験（午後） 問49

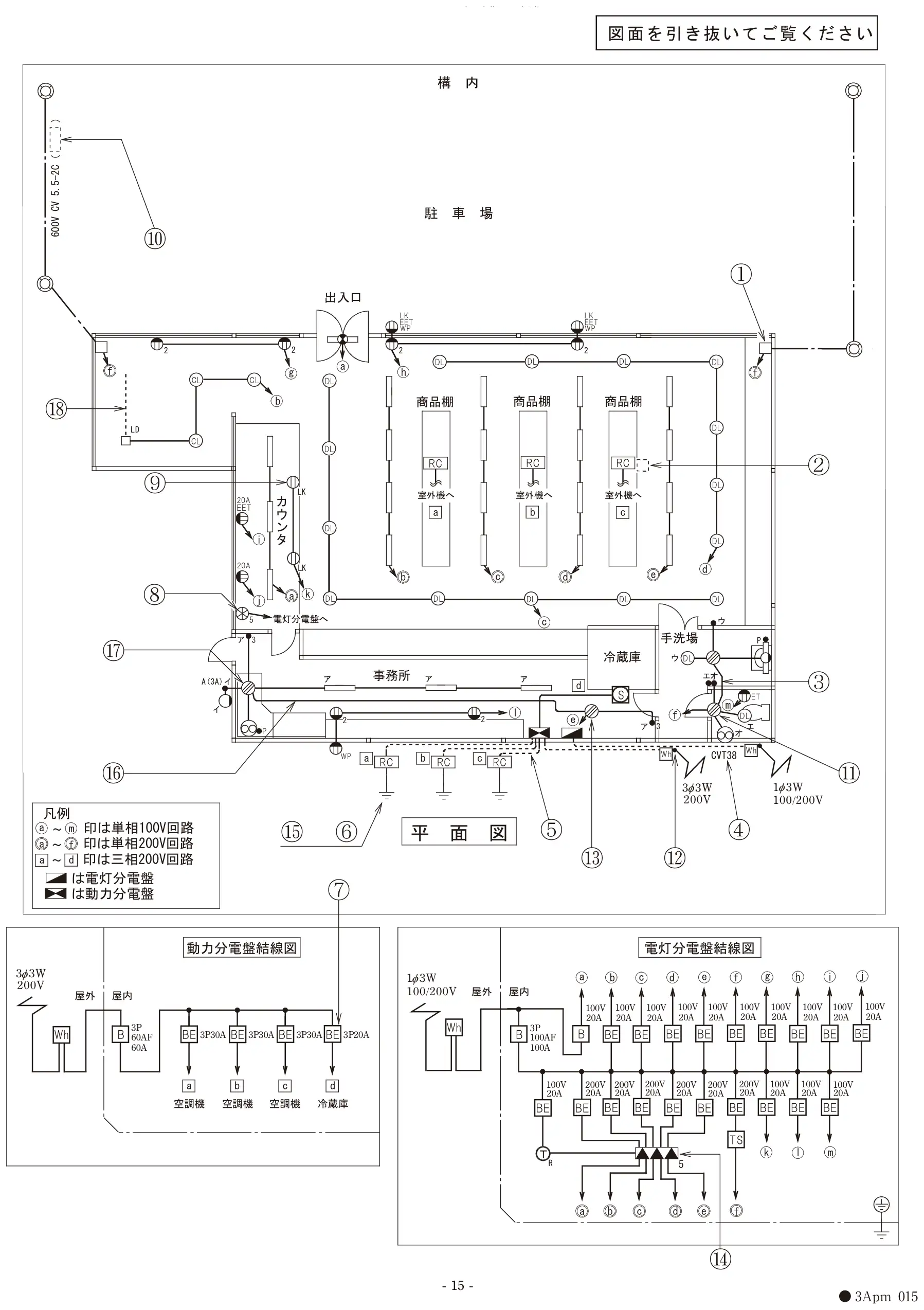

図をタップすると大きく開きます正解は ニ

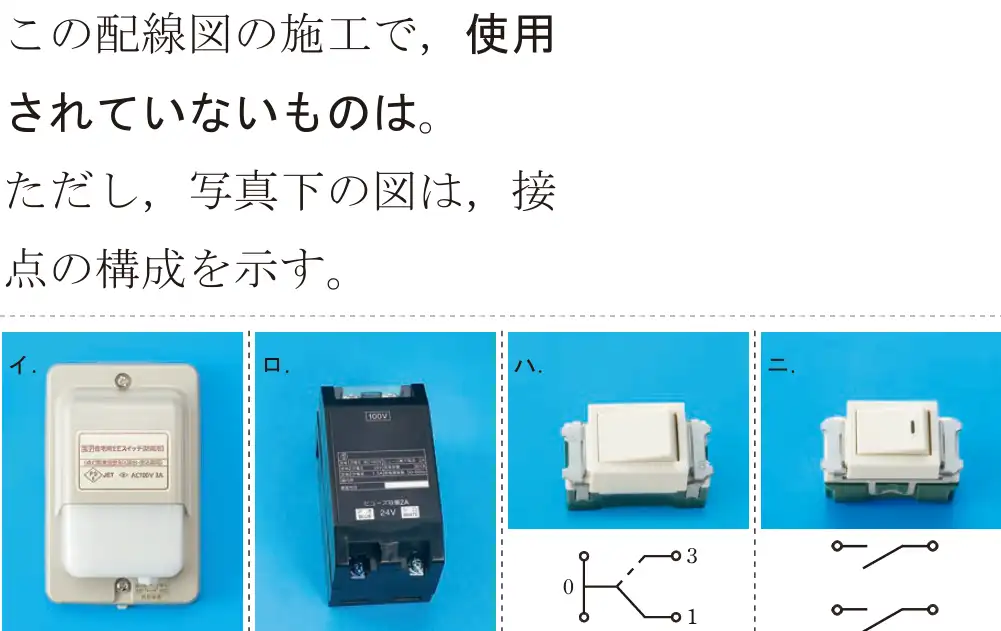

この配線図には、自動点滅器(A(3A))、リモコントランス、3路スイッチは使われているが、ニの2極スイッチ(両切スイッチ)は使われていない。
- イ 使われている。自動点滅器。
- ロ 使われている。リモコントランス。
- ハ 使われている。3路スイッチ。
- ニ 使われていない(正解)。2極スイッチ。
覚え方 接点が2組並ぶ図 = 2極(両切)スイッチ。
図をタップすると大きく開きます
