令和7年度下期 問50
出典：令和7年度下期第二種電気工事士試験 問50
図をタップすると大きく開きます正解は ハ
この配線図で使われる電線管はVE管(硬質ポリ塩化ビニル電線管)だけで、金属管は使っていない。写真ハはねじなし電線管用のカップリング(金属製)なので使われない。

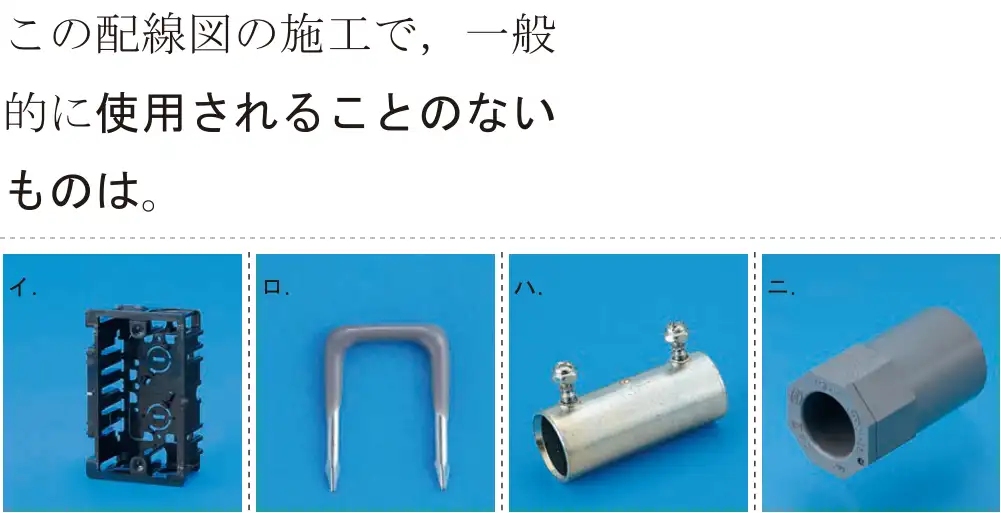

- イ 使う。合成樹脂製の埋込スイッチボックス。
- ロ 使う。VVFケーブルを固定するステップル。
- ハ 使われない(正解)。金属管用の部品。
- ニ 使う。VE管用の部品。
覚え方 図に金属管の記号(E19など)がなければ、金属管用の部品は使わない。
