令和5年度下期（午後） 問50
出典：令和5年度下期第二種電気工事士試験（午後） 問50
図をタップすると大きく開きます正解は イ

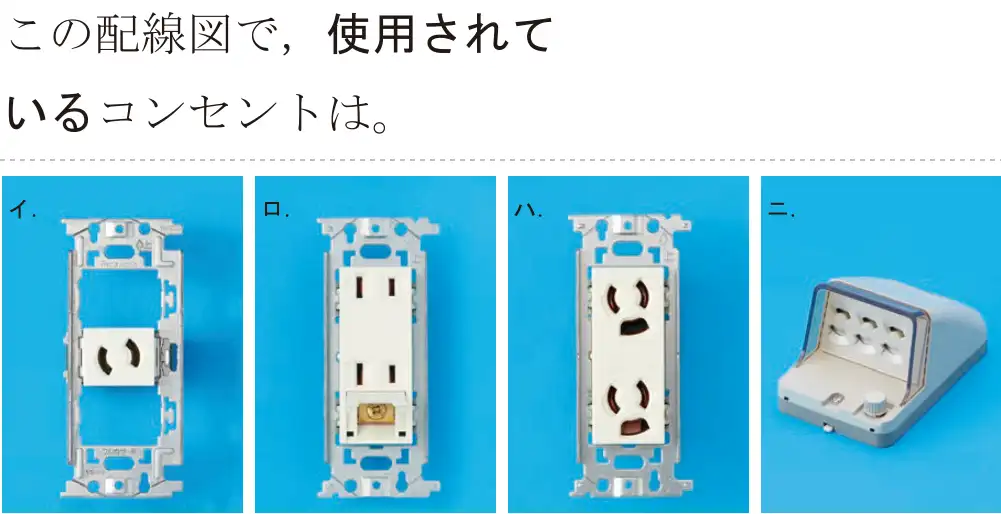

この配線図には抜け止め形(LK)のコンセントがあり、イの抜け止め形コンセントが使われている。
- イ 正しい。抜け止め形(LK)のコンセント。
- ロ 誤り。接地端子付の2口コンセントは図にない。
- ハ 誤り。引掛形(T)の2口は図にない。
- ニ 誤り。図の防雨形は抜け止め形・EET付きで形が違う。
覚え方 LK=抜け止め、T=引掛形。写真の刃受の形で見分ける。
