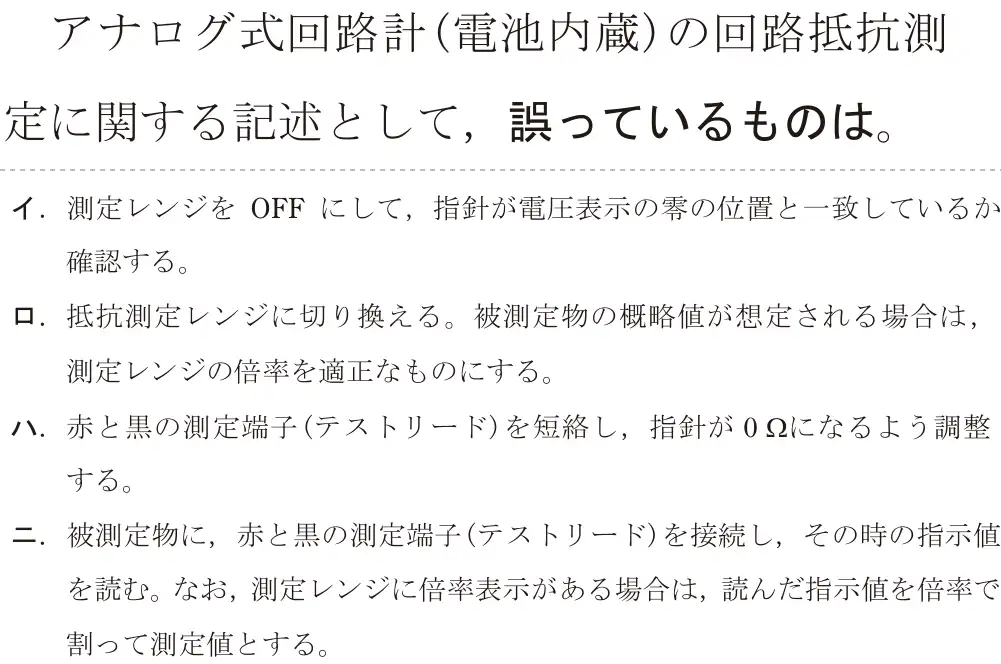

令和5年度下期（午後） 問24
出典：令和5年度下期第二種電気工事士試験（午後） 問24
正解は ニ
アナログ式回路計の抵抗測定では、指示値にレンジの倍率を「掛けて」測定値にする。
- イ 正しい。指針の零位置を確認する。
- ロ 正しい。レンジと倍率を合わせる。
- ハ 正しい。リードを短絡して0Ω調整する。
- ニ 誤り(正解)。倍率は掛ける。
覚え方 ×10レンジ → 指示値×10。
