令和5年度下期（午前） 問46
出典：令和5年度下期第二種電気工事士試験（午前） 問46
図をタップすると大きく開きます正解は イ

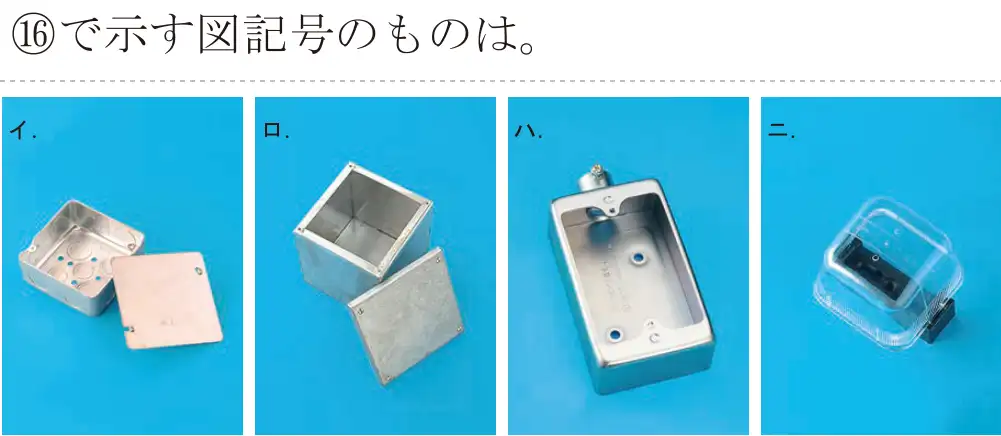

⑯は車庫の金属管(E19)の途中にある四角の図記号で、ジョイントボックス。金属管工事なので金属製のアウトレットボックス(イ)を使う。
- イ 正しい。金属製のアウトレットボックス。
- ロ 誤り。プルボックス(大型の箱)。
- ハ 誤り。スイッチボックス。
- ニ 誤り。樹脂製のボックス。
覚え方 管の途中の四角 = ジョイントボックス(金属管ならアウトレットボックス)。
