令和5年度下期（午前） 問45
出典：令和5年度下期第二種電気工事士試験（午前） 問45

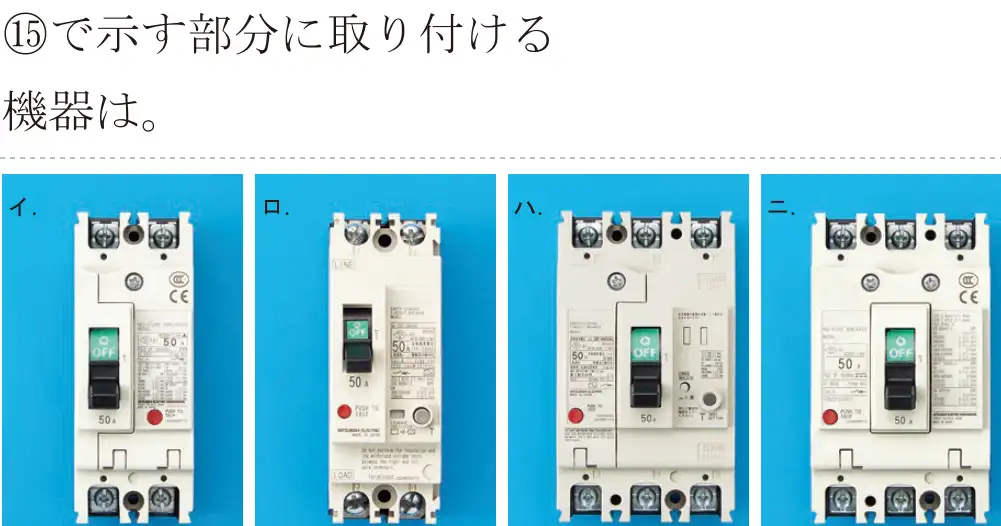

図をタップすると大きく開きます正解は ハ
⑮は分電盤の主幹「BE 3P 50AF 50A 30mA」。単相3線式に使う3極の漏電遮断器(過負荷保護付)で、テストボタンが付いているハ。
- イ 誤り。2極(2P)の配線用遮断器など。
- ロ 誤り。2極の漏電遮断器。
- ハ 正しい。3極の漏電遮断器(テストボタン付き)。
- ニ 誤り。3極だが配線用遮断器(漏電機能なし)。
覚え方 BE=漏電遮断器。1φ3Wの主幹は3極。
