令和5年度下期（午前） 問27

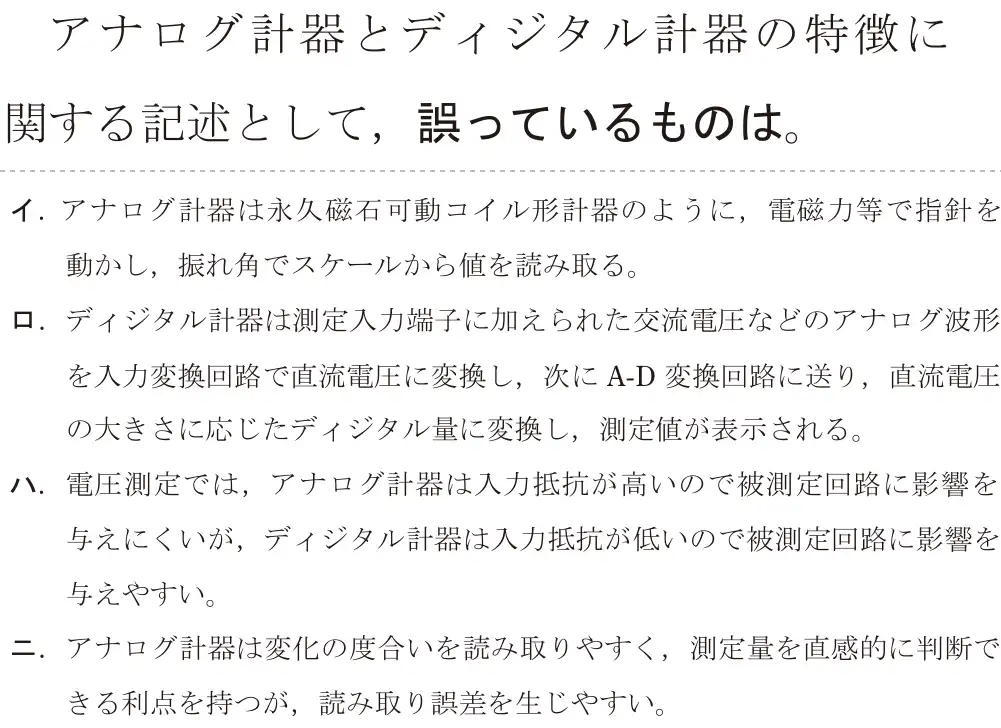

出典：令和5年度下期第二種電気工事士試験（午前） 問27
正解は ハ
電圧を測るとき、ディジタル計器は入力抵抗が非常に高いので、測る回路に影響を与えにくい。アナログ計器は入力抵抗がディジタルより低く、影響を与えやすい。記述は逆。
- イ 正しい。指針の振れで読む。
- ロ 正しい。A-D変換して表示する。
- ハ 誤り(正解)。入力抵抗が高いのはディジタル計器。
- ニ 正しい。変化は読みやすいが、読み取り誤差が出やすい。
覚え方 ディジタル = 入力抵抗が高い → 回路に影響しにくい。
