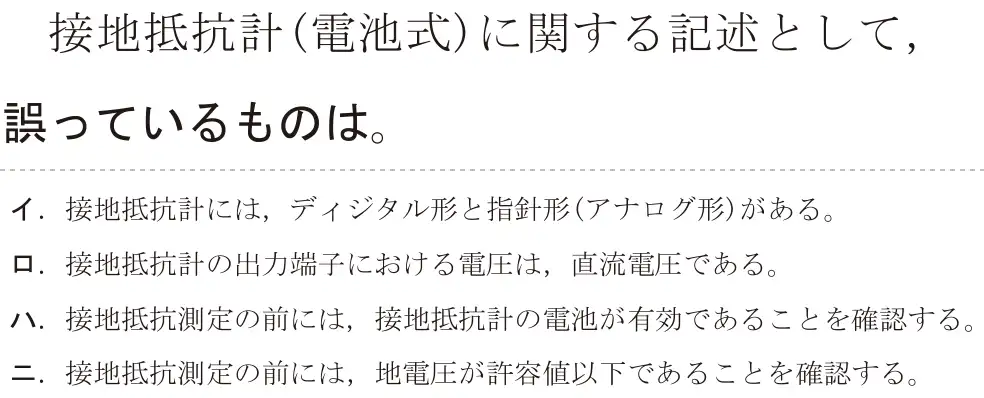

令和5年度上期（午後） 問26
出典：令和5年度上期第二種電気工事士試験（午後） 問26
正解は ロ
接地抵抗計の出力電圧は交流。直流だと大地で分極が起きて正しく測れないため。(絶縁抵抗計の出力は直流)
- イ 正しい。
- ロ 誤り(正解)。接地抵抗計の出力は交流。
- ハ 正しい。電池を確認する。
- ニ 正しい。地電圧を確認する。
覚え方 絶縁抵抗計=直流、接地抵抗計=交流。
