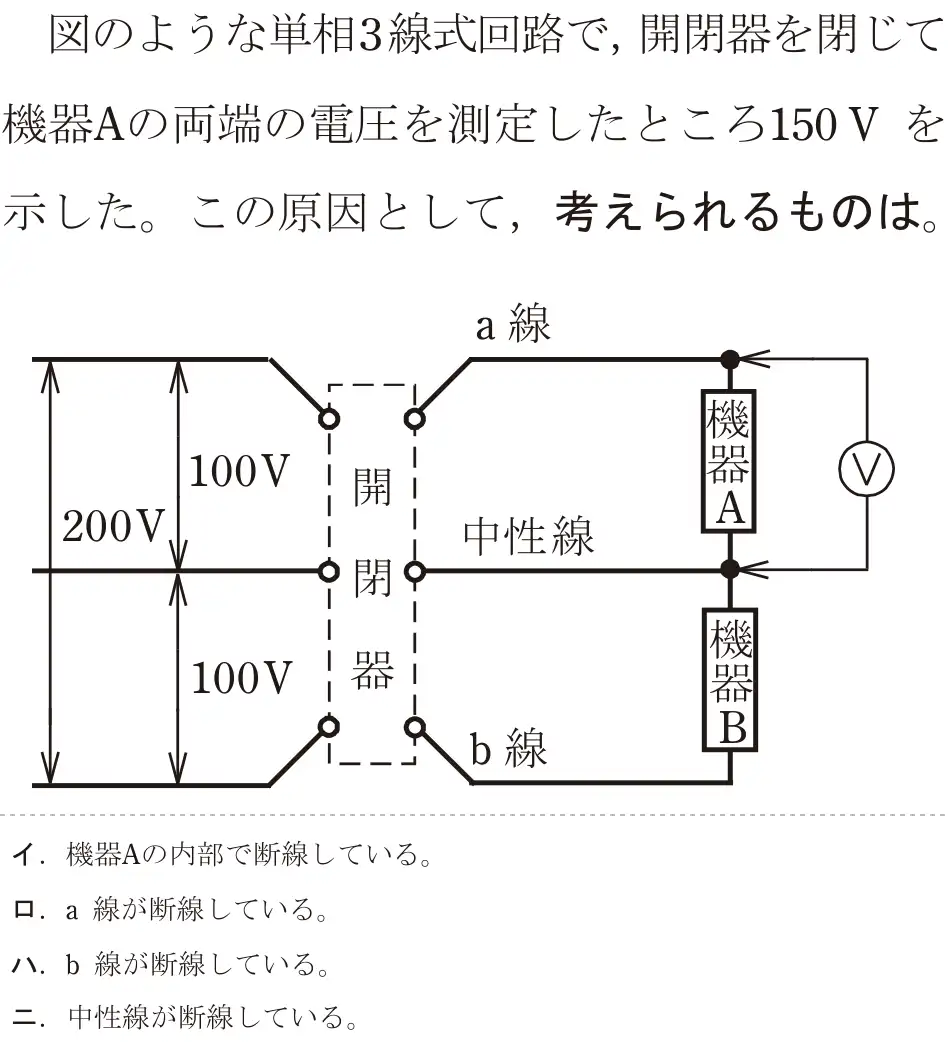

令和5年度上期（午後） 問25
出典：令和5年度上期第二種電気工事士試験（午後） 問25
正解は ニ
単相3線式で中性線が断線すると、機器AとBが直列で200Vにつながり、抵抗の大きい(容量の小さい)側に100Vより高い電圧がかかる。Aに150Vかかっているのは中性線断線のため。
- イ 誤り。A内部の断線なら、Aには200Vや0Vなど別の値になり得るが、問題の状況とは合わない。
- ロ 誤り。a線断線ならAに電圧はかからない。
- ハ 誤り。b線断線ならAは正常に100V。
- ニ 正しい。中性線断線で電圧が偏る。
覚え方 中性線断線 → 片側が100Vを超える。
