令和5年度上期（午前） 問46
出典：令和5年度上期第二種電気工事士試験（午前） 問46
図をタップすると大きく開きます正解は ニ

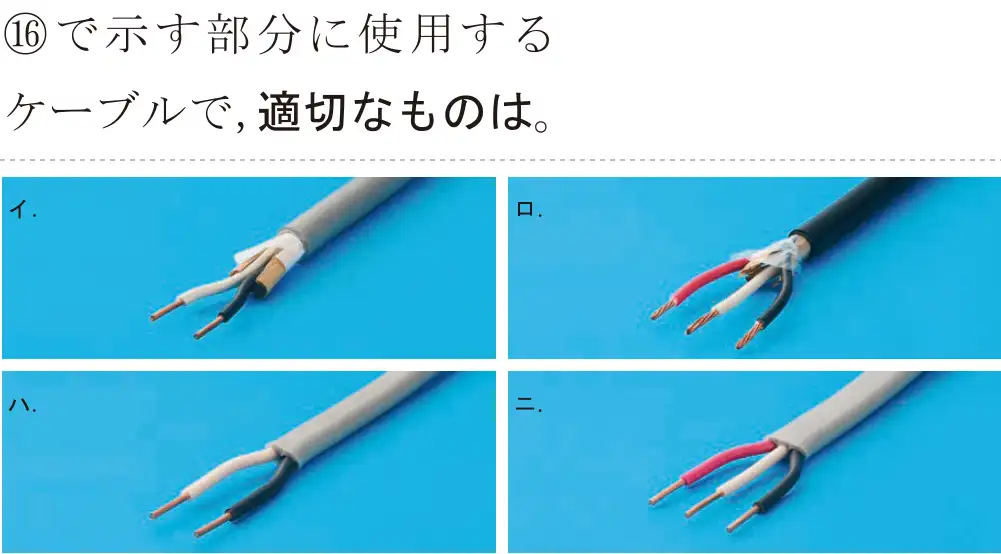

⑯は台所の3路スイッチ間を含む部分で、複線図を描くと3本必要。VVF 3心ケーブル(ニ)。
- イ 誤り。
- ロ 誤り。
- ハ 誤り。2心では足りない。
- ニ 正しい。3心のVVF。
覚え方 3路スイッチの間は3心が多い。
図をタップすると大きく開きます
出典：令和5年度上期第二種電気工事士試験（午前） 問46
図をタップすると大きく開きます⑯は台所の3路スイッチ間を含む部分で、複線図を描くと3本必要。VVF 3心ケーブル(ニ)。
覚え方 3路スイッチの間は3心が多い。
