令和5年度上期（午前） 問45
出典：令和5年度上期第二種電気工事士試験（午前） 問45
図をタップすると大きく開きます正解は ハ

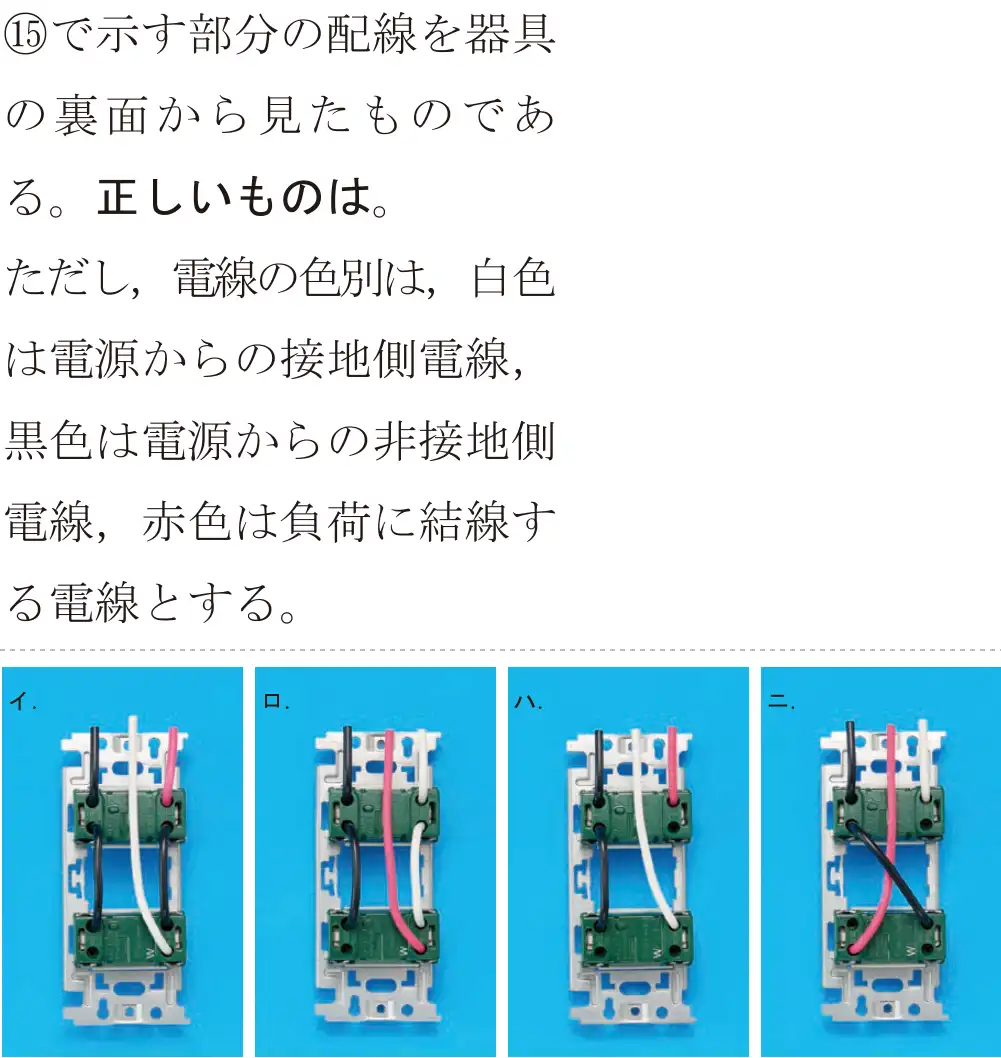

⑮は車庫のスイッチとコンセントを1つのプレートにまとめた部分。電源の黒線はスイッチとコンセントの両方へ渡り、白線はコンセントへ、スイッチから負荷へは赤線を結線する。この条件どおりなのはハ。
- イ 誤り。白線がスイッチにつながっている。
- ロ 誤り。赤線がコンセントにつながっている。
- ハ 正しい。黒は両方、白はコンセント、赤はスイッチ。
- ニ 誤り。黒と赤の結線が入れ替わっている。
覚え方 スイッチには黒(非接地側)、コンセントの長い穴(W)には白。
