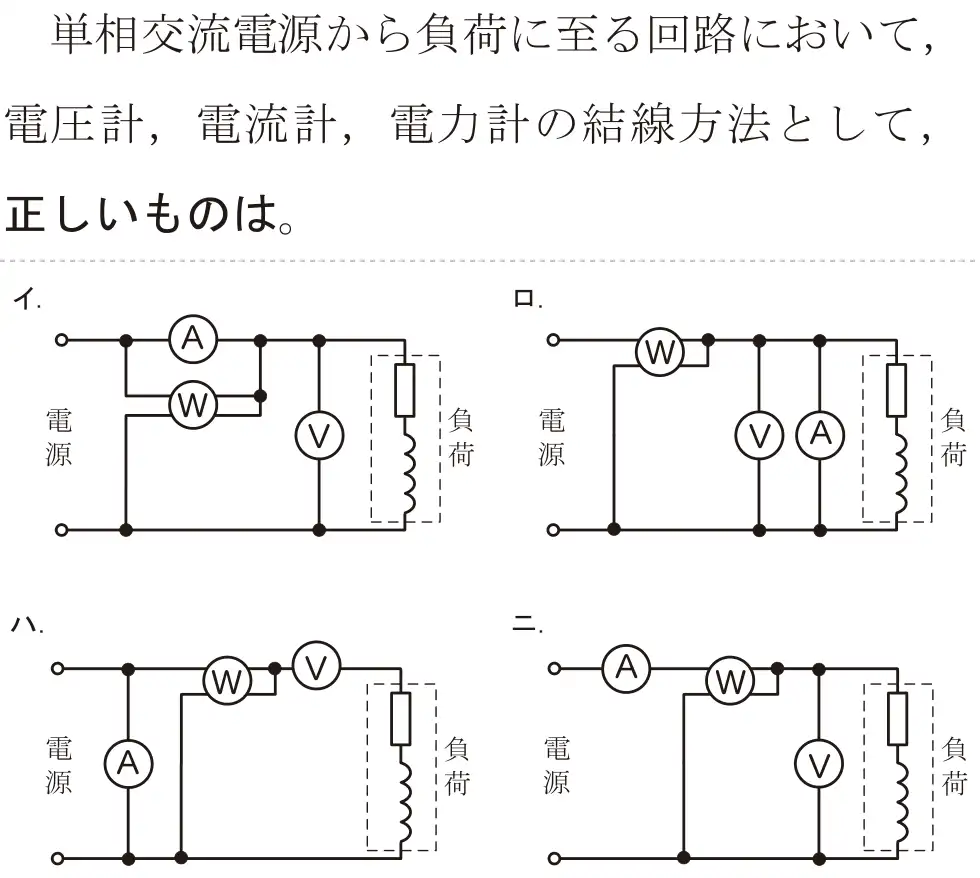

令和5年度上期（午前） 問27
出典：令和5年度上期第二種電気工事士試験（午前） 問27
正解は ニ
電流計は負荷と直列に、電圧計は負荷と並列に接続する。電力計は電流コイルを直列に、電圧コイルを並列に接続する。ニはすべて正しくつながっている。
- イ 誤り。電流計と電力計の電流コイルが並列になっている。
- ロ 誤り。電流計が負荷と並列(短絡状態)になっている。
- ハ 誤り。電流計が電源と並列、電圧計が直列になっている。
- ニ 正しい。A直列、V並列、W正しい接続。
覚え方 A=直列、V=並列。
