令和8年度上期 問37
出典：令和8年度上期第二種電気工事士試験 問37

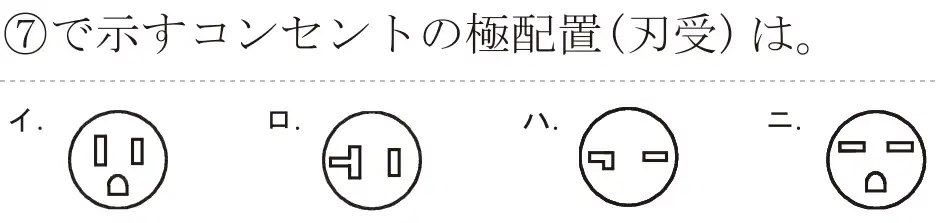

図をタップすると大きく開きます正解は ニ
⑦は「250V E」と傍記されたコンセントで、200V用の接地極付コンセント。定格電流の傍記がないので15A。250V 15A 接地極付の刃受は、横向きの2本の穴と接地極の形。
- イ 誤り。縦2本+接地極は100V 15Aの接地極付コンセント。
- ロ 誤り。100V 20Aの接地極なしの形。
- ハ 誤り。250V 20Aの接地極なしの形。
- ニ 正しい。横2本+接地極は250V 15A 接地極付。
覚え方 200V(250V)のコンセントは刃受が「横向き」。接地極付なら下に丸い穴。
