令和7年度上期 問35
出典：令和7年度上期第二種電気工事士試験 問35
図をタップすると大きく開きます正解は イ

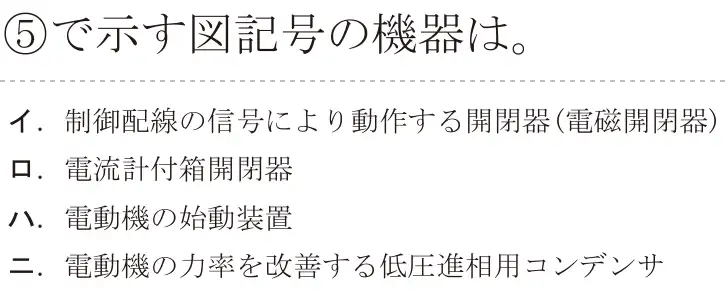

⑤は分電盤P-1内の「S」の記号で、※1の制御配線(圧力スイッチなど)の信号によって開閉する電磁開閉器。ポンプを自動で運転・停止させる。
- イ 正しい。制御配線の信号で動作する電磁開閉器。
- ロ 誤り。電流計付箱開閉器は別の記号。
- ハ 誤り。始動装置は別の記号。
- ニ 誤り。進相コンデンサの記号ではない。
覚え方 制御配線(※印)とつながる「S」= 電磁開閉器。
