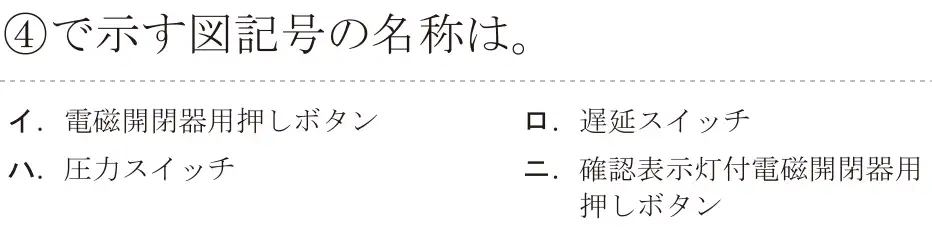

令和7年度上期 問34
出典：令和7年度上期第二種電気工事士試験 問34
図をタップすると大きく開きます正解は ニ
④の図記号(押しボタンの記号に「BL」)は確認表示灯付の電磁開閉器用押しボタン。給水ポンプの運転状態をランプで確認できる。
- イ 誤り。表示灯のない押しボタンには「L」の傍記がない。
- ロ 誤り。遅延スイッチは点滅器に「D」。
- ハ 誤り。圧力スイッチは「P」の記号。
- ニ 正しい。BLは確認表示灯付押しボタン。
覚え方 押しボタンの「B」に「L」が付けば表示灯付き。
図をタップすると大きく開きます
