令和6年度下期 問46
出典：令和6年度下期第二種電気工事士試験 問46

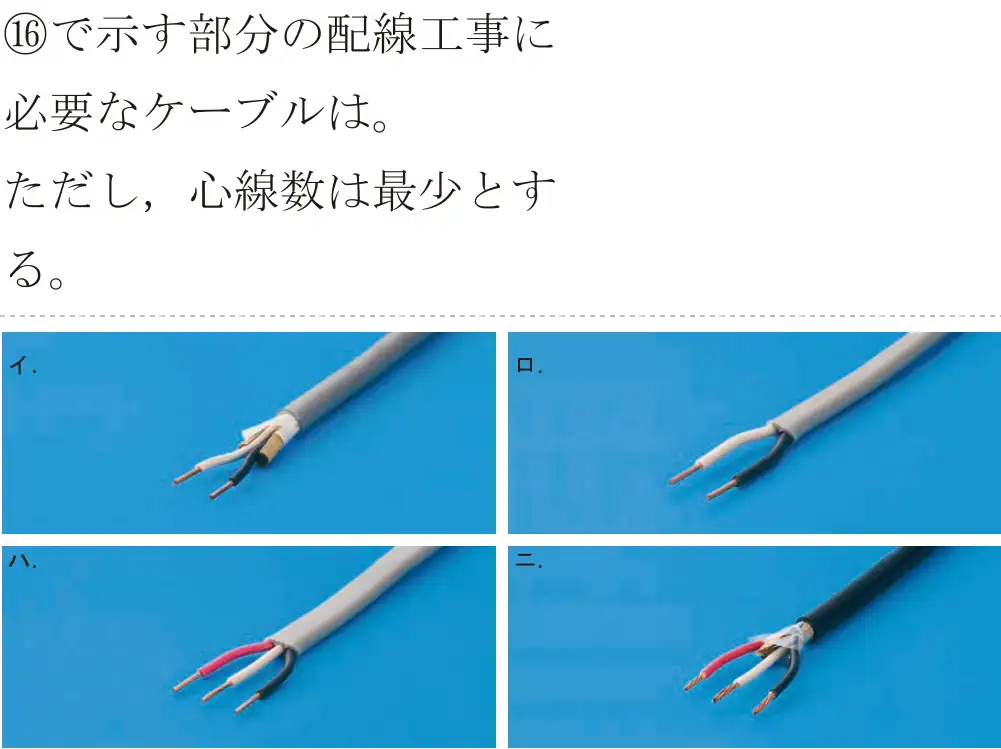

図をタップすると大きく開きます正解は ハ
⑯は1階と2階の3路スイッチを結ぶ部分などで、複線図を描くと3本必要。VVF 3心ケーブルを使う。
- イ 誤り。シールド付きなど別のケーブル。
- ロ 誤り。2心では足りない。
- ハ 正しい。3心のVVFケーブル。
- ニ 誤り。黒いシース・シールド付きのケーブルは不要。
覚え方 3路スイッチ間を含む区間は3心が多い。複線図で確認。
