令和6年度下期 問40

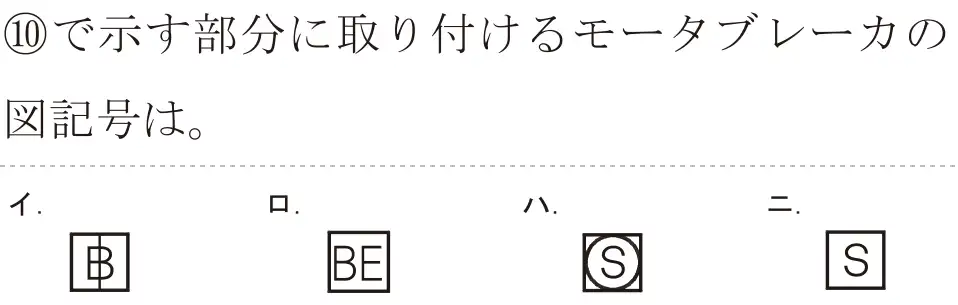

出典：令和6年度下期第二種電気工事士試験 問40
図をタップすると大きく開きます正解は イ
モータブレーカ(配線用遮断器(電動機保護兼用))の図記号は、四角にBを書き、Bに縦線を入れた記号。
- イ 正しい。モータブレーカの記号。
- ロ 誤り。BEは漏電遮断器。
- ハ 誤り。丸にSは電流計付箱開閉器(または電磁開閉器)。
- ニ 誤り。Sは開閉器。
覚え方 Bに縦線 = モータブレーカ。
図をタップすると大きく開きます
出典：令和6年度下期第二種電気工事士試験 問40
図をタップすると大きく開きますモータブレーカ(配線用遮断器(電動機保護兼用))の図記号は、四角にBを書き、Bに縦線を入れた記号。
覚え方 Bに縦線 = モータブレーカ。
