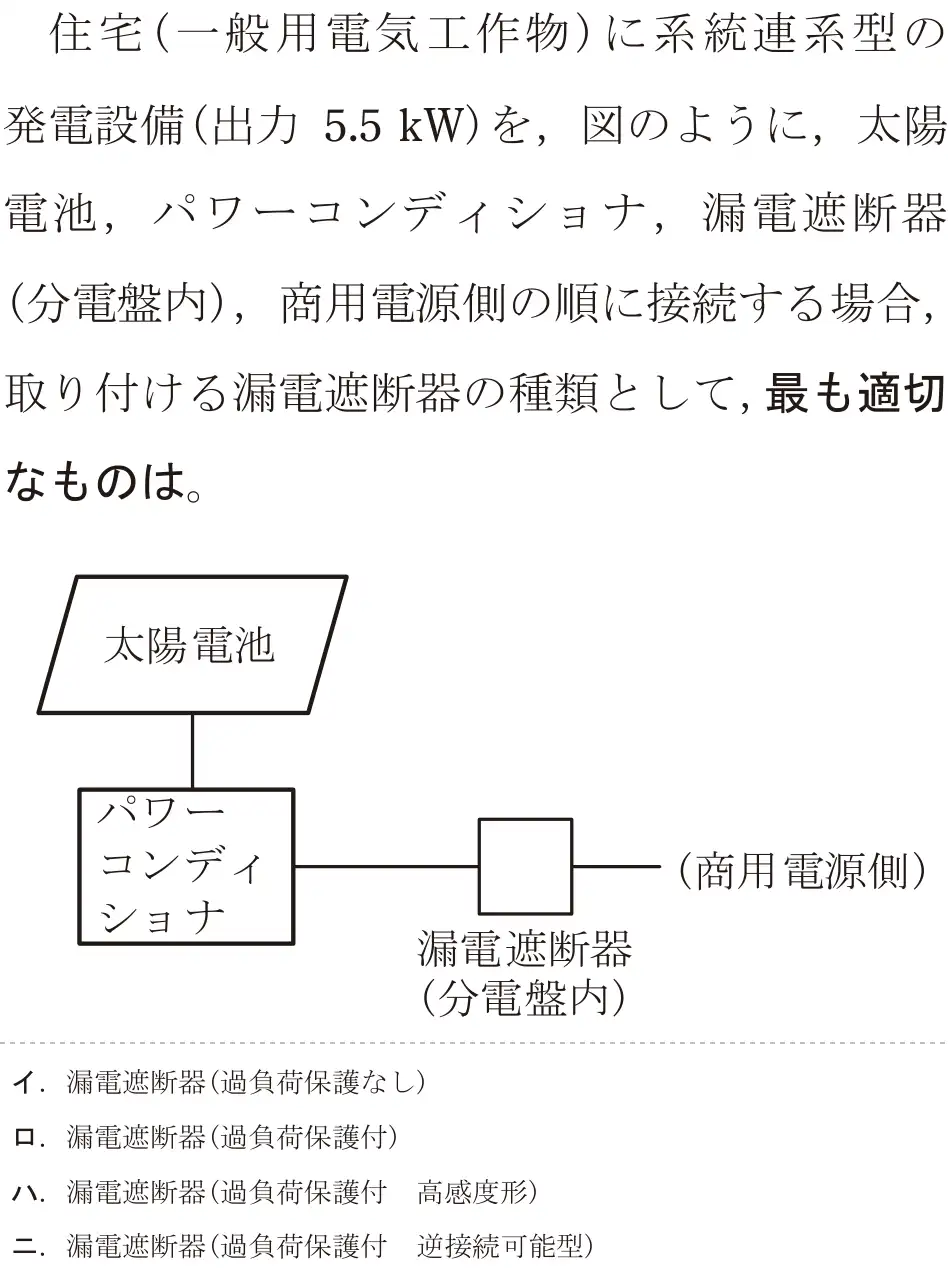

令和5年度上期（午前） 問21
出典：令和5年度上期第二種電気工事士試験（午前） 問21
正解は ニ
太陽光発電の系統連系では、電気がパワーコンディショナ側から商用電源側へも流れる(逆潮流)。漏電遮断器は電源側と負荷側を逆に接続しても使える「逆接続可能型」(過負荷保護付)を使う。
- イ 誤り。過負荷保護がない。
- ロ 誤り。逆向きの接続に対応していない一般の型。
- ハ 誤り。高感度形かどうかより逆接続対応が重要。
- ニ 正しい。逆接続可能型。
覚え方 発電設備の連系 = 逆接続可能型の漏電遮断器。
