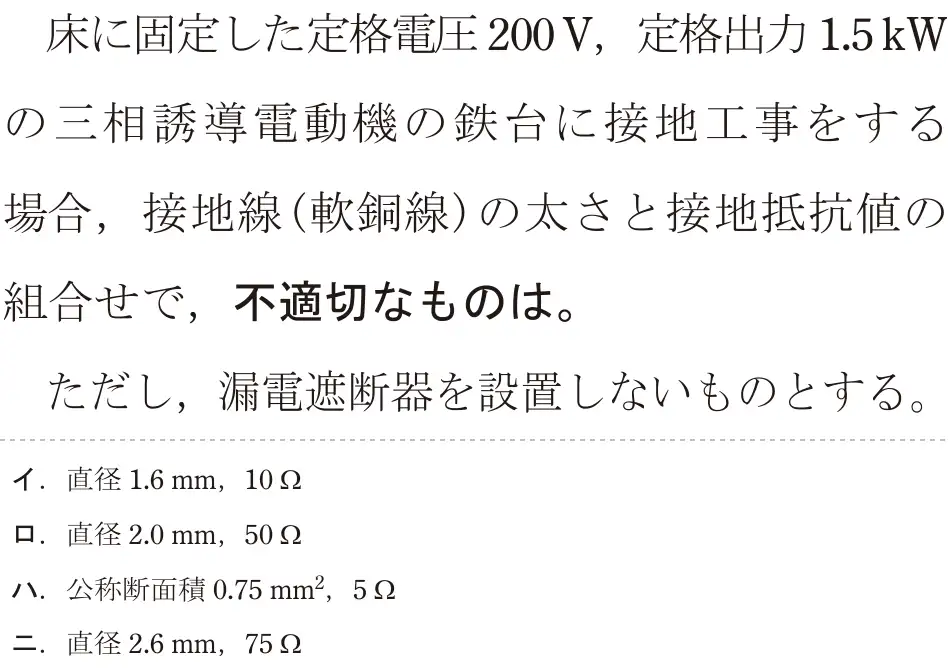

令和5年度上期（午前） 問22
出典：令和5年度上期第二種電気工事士試験（午前） 問22
正解は ハ
三相200V電動機の鉄台はD種接地工事。接地線は直径1.6mm以上、接地抵抗は100Ω以下(漏電遮断器なし)。0.75mm²の線は移動して使う機器の場合に限られ、床に固定した電動機には使えない。
- イ 適切。1.6mm・10Ω。
- ロ 適切。2.0mm・50Ω。
- ハ 不適切(正解)。固定機器の接地線に0.75mm²は細すぎる。
- ニ 適切。2.6mm・75Ω。
覚え方 D種:接地線1.6mm以上(移動機器のコードは0.75mm²可)、100Ω以下。
