令和7年度下期 問23

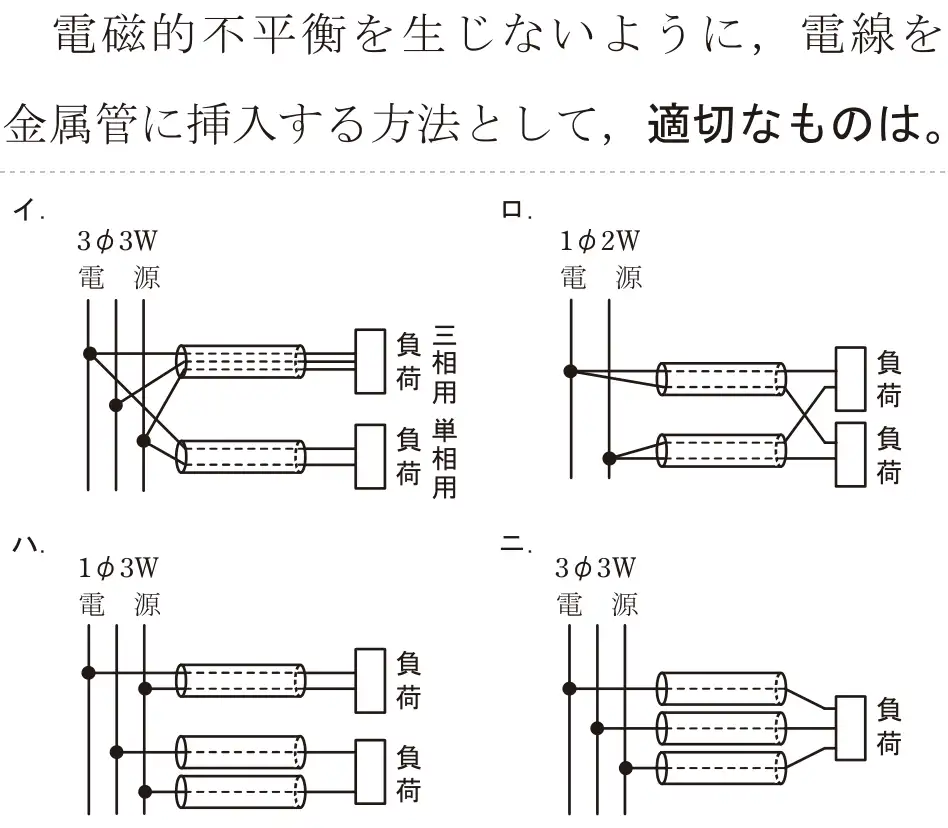

出典：令和7年度下期第二種電気工事士試験 問23
正解は イ
交流回路を金属管に入れるときは、1回路の電線全部を同じ管に入れる。行きと帰りの電流が同じ管の中にあれば磁界が打ち消し合い、管が発熱しない(電磁的平衡)。
- イ 適切。三相負荷の3本を1本の管に、単相負荷の2本を別の1本の管に収めている。
- ロ 不適切。2つの負荷の電線が、回路ごとにまとまらず別々の管に分かれている。
- ハ 不適切。下の負荷の2本が別々の管に分かれている。
- ニ 不適切。3本の電線を1本ずつ別の管に入れている。
覚え方 交流は「1回路まるごと1本の管」。
