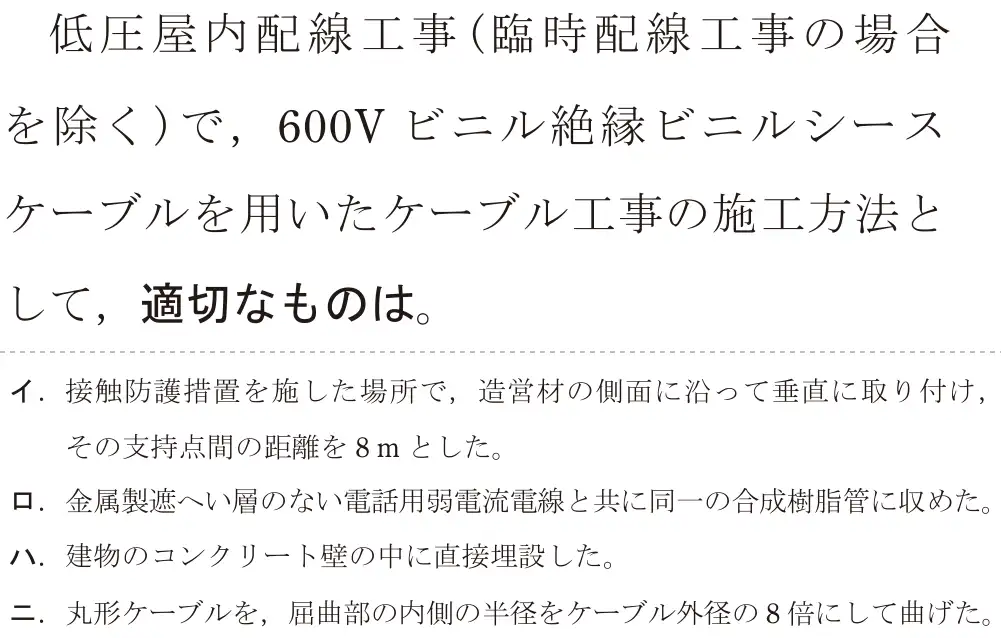

令和5年度上期（午前） 問20
出典：令和5年度上期第二種電気工事士試験（午前） 問20
正解は ニ
ケーブルの屈曲部の内側の半径はケーブル外径の6倍以上。8倍はOK。
- イ 不適切。垂直に取り付ける場合でも支持点間は6m以下。
- ロ 不適切。弱電流電線と同じ管に入れてはいけない。
- ハ 不適切。VVFはコンクリートに直接埋め込めない。
- ニ 適切(正解)。6倍以上なのでOK。
覚え方 曲げ半径6倍、垂直支持6m。
