令和6年度下期 問35
出典：令和6年度下期第二種電気工事士試験 問35
図をタップすると大きく開きます正解は ニ

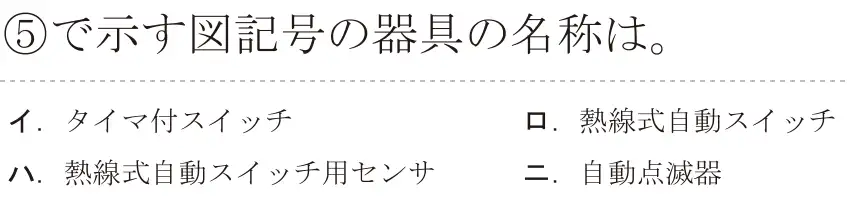

⑤の図記号(●に「A(6A)」の傍記)は自動点滅器。周囲の明るさで外灯を自動で点滅する。6Aは定格電流。
- イ 誤り。タイマ付スイッチは「TS」。
- ロ 誤り。熱線式自動スイッチは「RAS」。
- ハ 誤り。熱線式自動スイッチ用センサは別の記号。
- ニ 正しい。「A」は自動点滅器。
覚え方 A=自動点滅器(Automatic)、RAS=熱線式自動スイッチ。
図をタップすると大きく開きます
