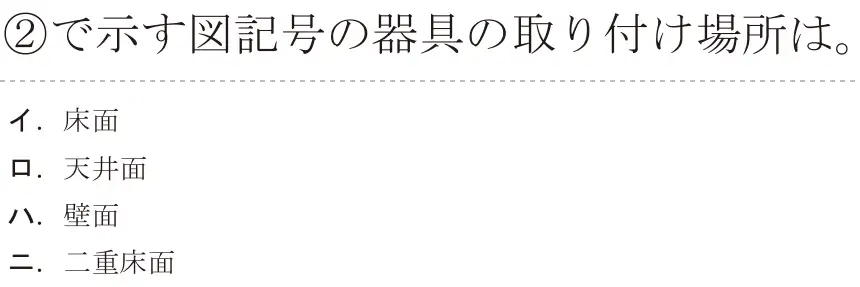

令和6年度上期 問32
出典：令和6年度上期第二種電気工事士試験 問32
図をタップすると大きく開きます正解は ロ
②の図記号は天井に取り付けるコンセント(天井付)の記号。抜け止め形(LK)のコンセントをカウンタの上の天井面に付けている。
- イ 誤り。床面用は別の傍記。
- ロ 正しい。天井面に取り付ける。
- ハ 誤り。壁付のコンセントの記号とは形が違う。
- ニ 誤り。二重床用は別の傍記。
覚え方 コンセントの図記号は向きや塗り方で取付け場所(壁・天井・床)を表す。
図をタップすると大きく開きます
