令和6年度上期 問31

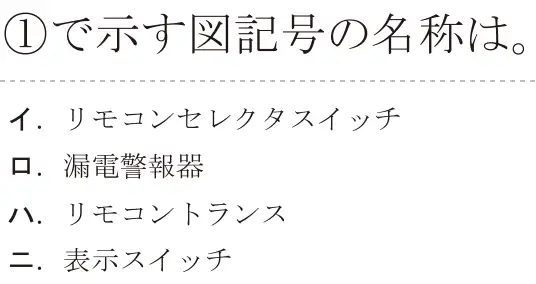

出典：令和6年度上期第二種電気工事士試験 問31
図をタップすると大きく開きます正解は イ
①は「⊗」に「6」「ⓐ〜ⓕ用」の傍記がある図記号で、リモコンセレクタスイッチ。複数のリモコンリレーを1か所でまとめて操作する(6は回路数)。
- イ 正しい。リモコンセレクタスイッチ。
- ロ 誤り。漏電警報器は別の記号。
- ハ 誤り。リモコントランスは丸にT。
- ニ 誤り。表示スイッチではない。
覚え方 リモコン関係:▲=リモコンリレー、ⓉR=リモコントランス、セレクタスイッチ=まとめて操作。
