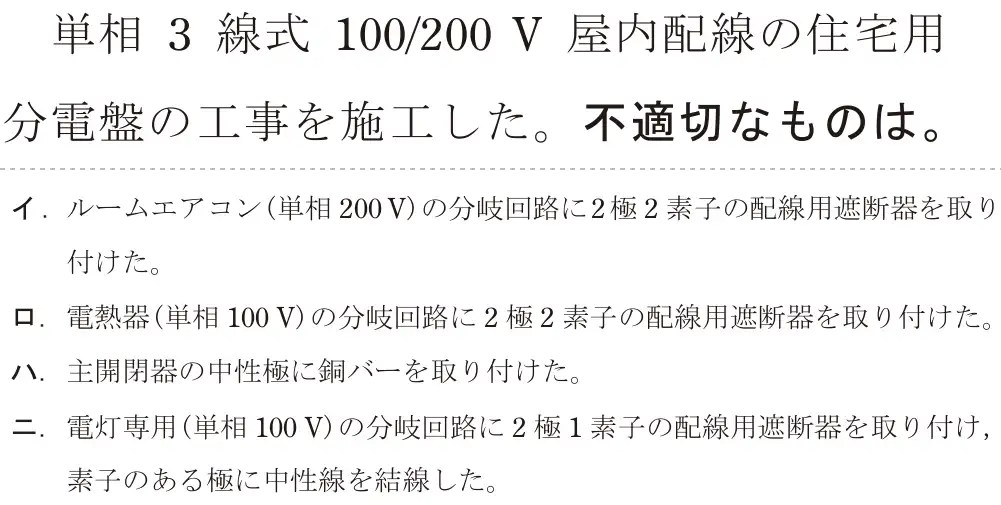

令和5年度上期（午後） 問21
出典：令和5年度上期第二種電気工事士試験（午後） 問21
正解は ニ
2極1素子の配線用遮断器は、素子(過電流を検出する部分)のある極に非接地側の電線(黒)をつなぐ。素子のない極(N表示)に中性線をつなぐ。素子のある極に中性線をつなぐと、非接地側に過電流が流れても正しく保護できない。
- イ 適切。200V回路は2極2素子。
- ロ 適切。100V回路に2極2素子を使ってもよい。
- ハ 適切。中性極は銅バー(ヒューズや遮断素子を入れない)。
- ニ 不適切(正解)。素子のある極には非接地側をつなぐ。
覚え方 2P1E:素子側=非接地(黒)、N側=中性線(白)。
