令和7年度下期 問36

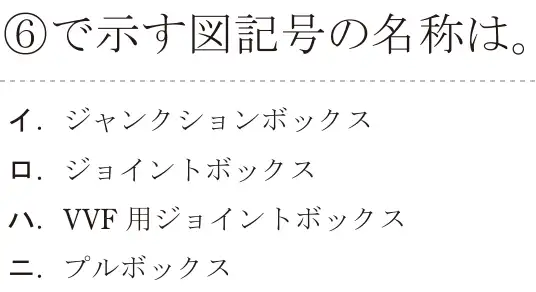

出典：令和7年度下期第二種電気工事士試験 問36
図をタップすると大きく開きます正解は ハ
⑥は丸の中に平行な斜線3本の図記号で、VVF用ジョイントボックス。
- イ 誤り。ジャンクションボックスはフロアダクト工事などで使う。
- ロ 誤り。VVF用ではない一般のジョイントボックスは別の図記号。
- ハ 正しい。丸に斜線3本はVVF用ジョイントボックス。
- ニ 誤り。プルボックスは四角に斜線の図記号。
覚え方 丸に斜線3本 = VVF用ジョイントボックス。
